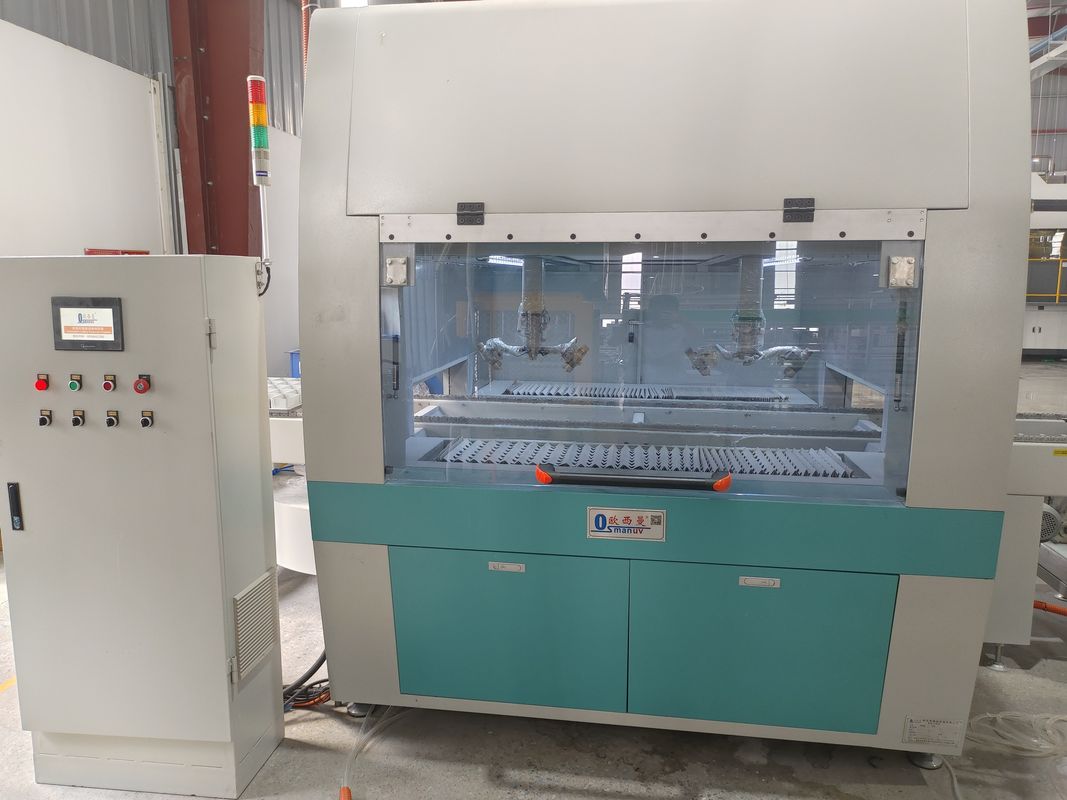

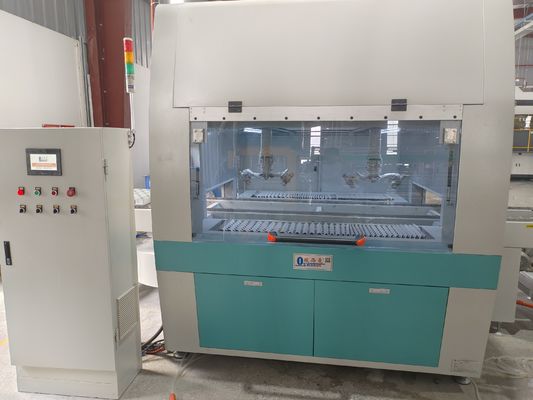

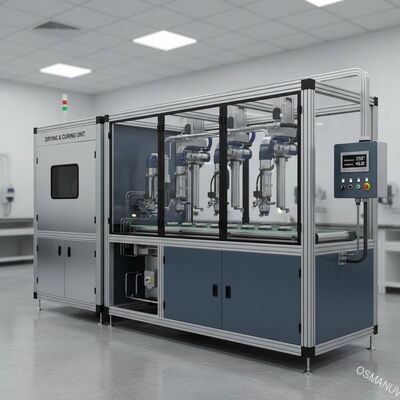

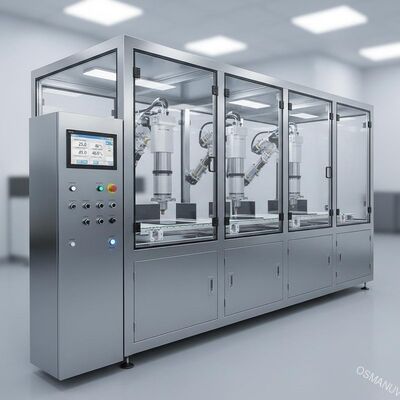

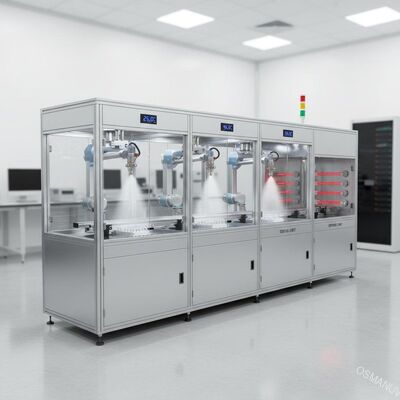

Çok İstasyonlu Sprey ve Sıcaklık & Nem Kontrollü Hassas Ultrasonik Sprey Kaplama Hattı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | OSMANUV |
| Sertifika: | ISO9001 |
| Model numarası: | OSM-PT-1320 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 Takım |
|---|---|
| Fiyat: | Pazarlık edilebilir |
| Ambalaj bilgileri: | AHŞAP KUTU |
| Teslim süresi: | 30 ~ 40 Gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Müzakere |
|
Detay Bilgi |
|||
| Konveyör Hızı: | 0,5 – 15 m/dak | ||
|---|---|---|---|
Ürün Açıklaması
Hassas Endüstriyel Pulp Ambalajları için Hassas Ultrasonik püskürtme kaplama hattı
Bu yüksek hızlı hatlı püskürtme kaplama hattı, ağır kullanımlık tepsiler, köşesi koruyucular da dahil olmak üzere endüstriyel pulp kalıplandırılmış ambalajlara büyük hacimli iç kaplama uygulaması için özel olarak tasarlanmıştır.,Kenar koruyucuları, elektronik ambalajları, otomotiv parçaları tepsileri ve özel endüstriyel kalıplı fiber bileşenleri.
Üretim hattının bileşimi

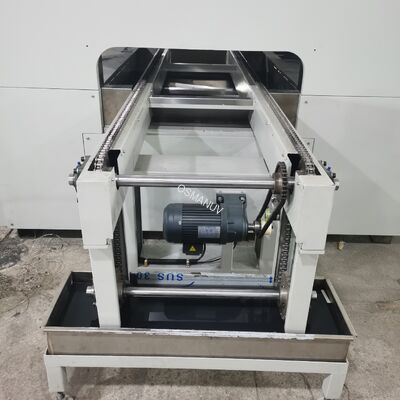

- Besleme taşıyıcıÜrün aralık kontrolü ile servo tahrikli, genişliği özelleştirilebilir (400~1600 mm)
- Ön işleme istasyonuİyonlaştırıcı hava bıçağı ile toz temizleme ve yüzey temizliği

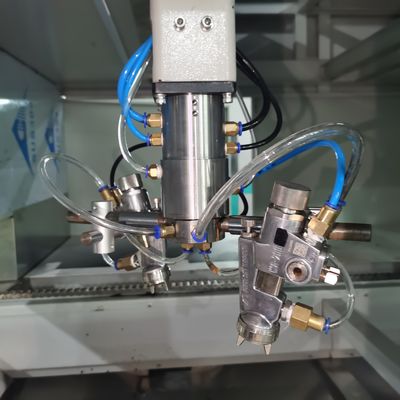

- Çok istasyonlu püskürtme kaplama odasıYüksek hassasiyetli hava püskürtme veya HVLP tabancalarıyla donatılmış bağımsız kontrolü olan 2-8 püskürtme istasyonu
- Kaplama Tedarik ve Dolaşım SistemiKarıştırıcı, diyafram pompası, 50 ∼ 200 μm filtreleme ile paslanmaz çelik tank
- Sıcaklık ve Nem Kontrolü Spray BoothÜç aşamalı filtrasyon sistemi, en uygun kaplama koşulları için 18~28°C ve 45~65% RH tutar

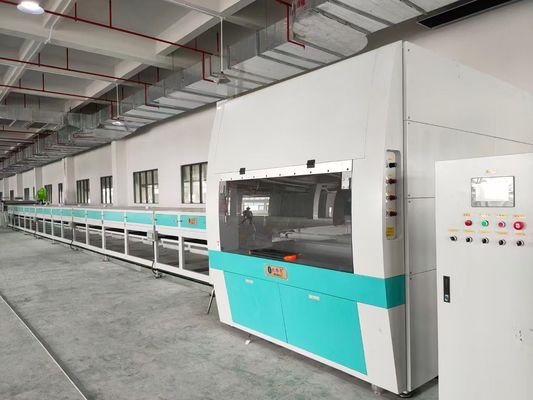

- Çok bölgeli kurutma tüneliIR, sıcak hava veya UV-LED sertleştirme (özelleştirilebilir), her bölge bağımsız olarak kontrol edilir
- Egzoz ve boya sisini arıtma sistemi️ kuru veya ıslak işlemde toplama verimliliği>98%
- PLC Kontrol Kabinesi12 inçlik dokunmatik ekranlı HMI ile Siemens veya Allen-Bradley PLC
- Kalite Denetim İstasyonu- Kusur tespiti için isteğe bağlı görme sistemi
- Robot Yükleme ile Dışarıya Aktarma TaşıyıcıOtomatik ürün sayımı ve istifleme
Ürünün tüm temas parçaları SUS304 gıda kalitesi paslanmaz çelikten yapılmıştır.
Teknik parametreler
| Parametreler | Değer / Aralık |
|---|---|
| Üretim hattı tipi | Devamlı sıvılama kaplama (tek geçişli veya çok geçişli, özelleştirilebilir) |
| Maks. çalışma genişliği | 400 / 600 / 800 / 1000 / 1200 / 1400 / 1600 mm (özelleştirilebilir) |
| Ürün yüksekliği aralığı | 10 250 mm (düzenebilir, motorlu seçenek) |
| Taşıyıcı hızı | 0.5 15 m/min (dönüştürücü ile kontrol edilir) |
| Üretim kapasitesi | 500 ¥ 5000 pcs/saat (Ürüne bağlı, özelleştirilebilir) |
| Serpilme istasyonlarının sayısı | 2 8 istasyon (bağımsız olarak kontrol edilebilir) |
| Serpilme nozel türü | HVLP / Hava püskürtücüsü / Havasız / Ultrasonik (özelleştirilebilir) |
| Kaplama tipi | Su bazlı, biyo-polimer (PLA/PHA), çözücü bazlı, UV-düzeltme (özelleştirilebilir) |
| Kaplama kalınlığı (kuru) | 5 ′′ 100 μm (özelleştirilebilir) |
| Ürün başına kaplama ağırlığı | 0.1 10 g (programlanabilir) |
| Kaplama transfer verimliliği | ≥85% (HVLP/Ultrasonik) |
| Çöplük odası sıcaklığı | 18°C 28°C (±2°C, PID kontrolü) |
| Fırlatma kabininin nemliği | RH'si % 45 ∼ 65% (±5%, PID kontrolü) |
| Kurutma yöntemi | IR / Sıcak hava / UV-LED / NIR / Kombinasyon (özelleştirilebilir) |
| Kurutma sıcaklık aralığı | 40 ∼ 120°C (bölge bağımsız) |
| Sertleştirme süresi | 30 - 300 saniye (özelleştirilebilir) |
| Boya sisini yakalama verimliliği | ≥98% |
| VOC emisyonları | <50 mg/m3 (uluslararası standartlara uygun) |
| Güç kaynağı | 380V / 400V / 460V, 50/60Hz, 3 fazlı (özelleştirilebilir) |
| Kontrol sistemi | Siemens S7‐1200/1500 PLC veya Allen‐Bradley, 12′′ HMI, tarif depolama (200+ tarif) |
| Veri kayıtları | USB, Ethernet/IP, Profibus, isteğe bağlı bulut entegrasyonu |
| Güvenlik özellikleri | Patlama geçirmez elektrik aletleri, gaz tespiti, alev kesici, acil duraklama |
| Ev malzemesi | SUS304 paslanmaz çelik (spray odası), korozyona karşı boya ile ağır çelik çerçeve |
| Uygunluk | CE, ISO9001, isteğe bağlı UL, ATEX |
Başvurular
- Ağır endüstriyel ambalaj- Köşe koruyucuları, kenar koruyucuları, palet destekleri
- Elektronik ambalajYarı iletkenler, devre kartları, sabit diskler için anti-statik tepsiler
- Otomotiv parçalarının ambalajıHassas parçalar için kalıplı lif tepsileri
- Endüstriyel makine ambalajıAğır ekipman için özel eklemeler
- E-ticaret ve nakliye ambalajı√ kalıplı pulp mailers, koruyucu köşe parçaları
- Lojistik ve depolamaTekrar kullanılabilir kalıplı fiber duvarları ve ayırıcılar
- Toplu endüstriyel konteynerler√ kalıplı lif kutuları ve torbaları
Kişiselleştirme Seçenekleri
Özelleştirilebilir çalışma genişliği300 mm'den 2000 mm'ye kadar
Kişiselleştirilebilir püskürtme istasyonları sayısıTek veya çok katmanlı kaplama için 2 ila 8 istasyon
Özelleştirilebilir püskürtme nozel konfigürasyonu- sabit, dönüşümlü veya robotik
Özelleştirilebilir kaplama türüSu bazlı, biyo-polimer bazlı, çözücü bazlı, UV-sağlanabilir veya özel işlevsel kaplamalar
Özelleştirilebilir kaplama kalınlığı3 μm'den 200 μm'ye kadar
Özelleştirilebilir kurutma sistemiIR, sıcak hava, UV-LED, NIR veya bir kombinasyon

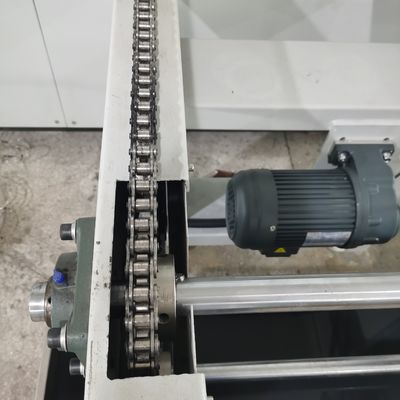

Özelleştirilebilir konveyör tipi- ince ürünler için kemer, rulo, zincir veya vakum kemeri

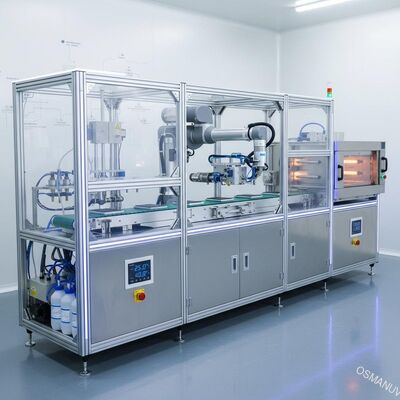

Kişiselleştirilebilir ürün işleme✓ El yükleme, yarı otomatik veya robot yükleyici/toplayıcı ile tamamen otomatik
Temperatur ve nem aralığı özelleştirilebilirÖzel kaplama kimyası için
Özelleştirilebilir egzoz tedavisiKurumuş filtre, ıslak temizleyici veya aktif kömür
Özelleştirilebilir veri entegrasyonuMES/ERP entegrasyonu, uzaktan izleme, bulut raporlama
Özelleştirilebilir voltaj ve frekansHerhangi bir küresel konum için
Özelleştirilebilir güvenlik paketiATEX sertifikası, ışık perdeleri, alan tarayıcıları
Temel Özellikler
Yüksek hızlı sürekli çalışma- Dakikada 50 döngüye kadar, seri üretim için idealdir
Çok istasyonlu püskürtme yeteneğiBir kerelik baskı + üst kaplama
Kesinlikle kaplama kontrolü️ ± 2% kaplama ağırlığı doğruluğu
Sıcaklık ve nem kontrollü püskürtme kabinÇevre değişkenlerini ortadan kaldırır, tutarlı kaliteyi sağlar
Yüksek transfer verimliliği️ ≥85% HVLP/ultrasonik nozellerle, kaplama malzemesi atıklarını% 30'a kadar azaltır
Düşük VOC emisyonları️ Entegre egzoz arıtmasıyla <50 mg/m3
Boya sisini yakalama % 98- Temiz çalışma ortamı, düzenlemelere uygun
Tarif yönetimiÜrünler arasında anında geçiş yapmak için 200'den fazla tarif
Otomatik temizlik döngüsüProgramlanabilir nozzle temizleme ve oda akış
Enerji verimliVFD fanları, bölge kontrollü kurutma, bekleme modu
Veri izlenebilirliğiKalite güvencesi ve düzenlemelere uygunluk için tam parti kaydı
Kolay bakım✓ Swing-open sprey odası kapıları, hızlı serbest bırakma nozzles, erişilebilir filtre bankaları
Modüler tasarım- Tüm hattı değiştirmeden istasyonlar eklemek veya bileşenleri yükseltmek
Destek ve Hizmetler
- Hayat boyu ücretsiz teknik destekTelefon, e-posta, video görüşmesi
- Yerel kurulum ve devreye girmeDünya çapında kullanılabilir mühendisler
- Operatör ve bakım eğitimi5 günlük yerüstü eğitim dahil
- 2 yıllık garanti- Tüm mekanik ve elektrik bileşenleri için
- Yedek parça temini10+ yıl garantili; 48 saatlik ekspres nakliye
- Önleyici bakım programı- yıllık denetim, nozel kalibrasyonu, filtrelerin değiştirilmesi
- Kaplama formülasyonu danışmanlığı✓ Kaplama mühendislerimiz ürününüz için en uygun kaplamayı seçmenize veya geliştirmenize yardımcı olur
- Ücretsiz numune testleri️ kalıplı lif ürünlerinizi gönderin; optimize edilmiş parametrelerle kaplama test raporunu sağlıyoruz
- Uzaktan teşhisGerçek zamanlı sorun giderme için PLC'ye VPN erişimi
Ambalaj ve Nakliye
- VCI paslanmaz filmi, kurutma çantası ve köpükle kaplanmış ihracat kalitesi kontrplak kavanozlarda paketlenmiştir.
- Konteyner yüklemesi için modüler bölümlerde (ana çerçeve, püskürtme odaları, konveyör bölümleri, kontrol dolabı) sevk edilir
- Duyarlı bileşenler (nozzles, sensörler, PLC) anti-statik koruma ile ayrı ayrı paketlenmiş
- İçeriyor: İngilizce kılavuz, CE sertifikası, elektrik şemaları, kalibrasyon sertifikaları, alet kiti, yedek parça kiti
- Nakliye şartları: FOB / CIF / DDP deniz yoluyla, hava yoluyla veya kara yoluyla
- Önderi süresi: Standart yapılandırma için 35 gün; Tamamen özelleştirilmiş hatlar için 45-60 gün
Sıkça Sorulan Sorular
Bu çizgi sprey kaplama hattının tipik üretim kapasitesi nedir?
Üretim kapasitesi ürün boyutuna, konveyör hızına ve püskürtme istasyonlarının sayısına bağlıdır. Tipik kapasite saatte 500 ila 5000 adet arasında değişir.8 m/min hızında çalışan 600 mm genişliğinde bir hat yaklaşık 2Saatte 3.000 küçük ve orta büyüklükteki endüstriyel tepsiler.
Bu çizgi, kalıplanmış lif ürünlerinin hem içini hem de dışını kaplayabilir mi?
Bu model iç yüzey kaplama için optimize edilmiştir. Hem iç hem de dış kaplama gerektiren ürünler için iki geçişli bir konfigürasyon (iç kaplama, flip,Dış katman) veya iki taraflı püskürtme hattımızı düşünün (Ürün 3).
Sıcaklık ve nem kontrollü püskürtme kabinleri kaplama kalitesini nasıl iyileştirir?
Su bazlı ve biyopolimer kaplamalar sıcaklığa ve nemlere karşı son derece hassastır. Eğer ortam çok kuruysa kaplama çok hızlı kurur ve çatlayabilir.Kaplama düzgün bir şekilde kurulmayabilir.Kontrol edilen kabine, fabrika koşullarından bağımsız olarak tutarlı film oluşumunu, yapışkanlığı ve bariyer performansını sağlayan optimal koşulları (18°C, 45°C, 65% RH) korur.
Endüstriyel morluk ambalajında hangi kaplama türleri kullanılabilir?
Çizgi, su bazlı bariyer kaplamaları (akrilik, poliüretan), biyo-polimer dispersiyonları (PLA, PHA, PBAT), çözücü bazlı kaplamalar ve UV-sağlam kaplamalarla uyumludur.Gıda ile temas uygulamaları içinYüksek aşınma direnci gerektiren ağır endüstriyel uygulamalar için, poliüretan veya epoksi kaplamaları önerilir.
Bu sistemin tipik VOC emisyon seviyesi nedir?
Su bazlı kaplamalarda, VOC emisyonları tipik olarak 50 mg/m3'den azdır.Entegre boya sisini yakalama sistemi, parçacıkların% 98'ini kaldırır ve emisyon konsantrasyonları 15 mg/m3'den az kalır..Solvent bazlı kaplamalar için yerel çevresel düzenlemelere uymak için aktif karbon filtrasyonu sunuyoruz.
