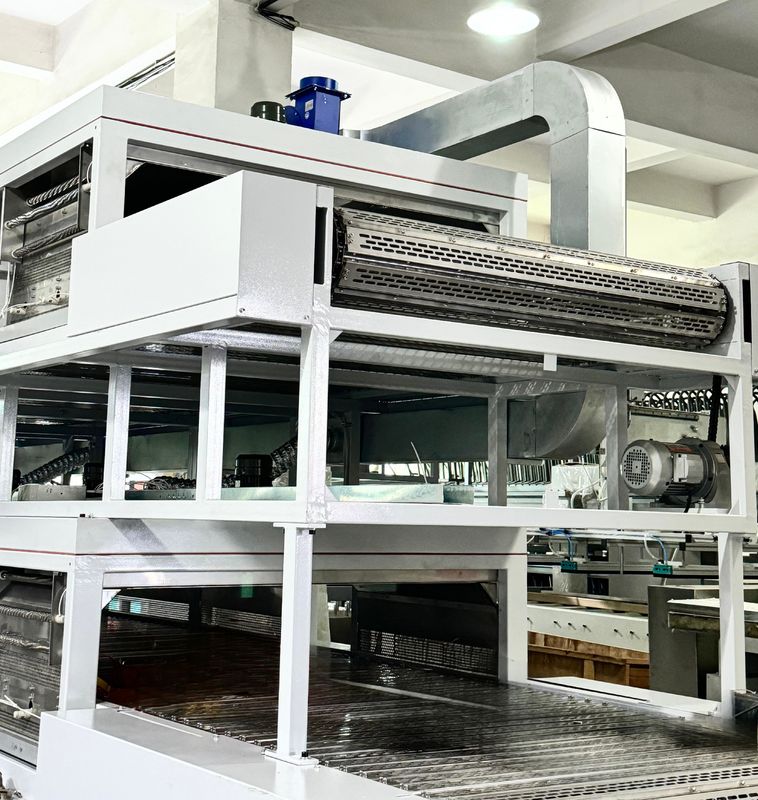

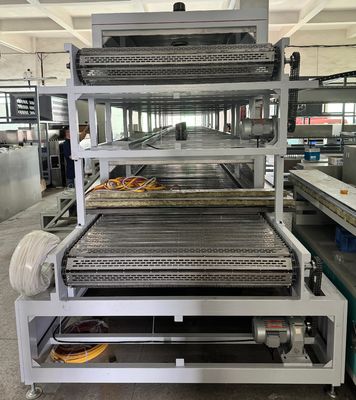

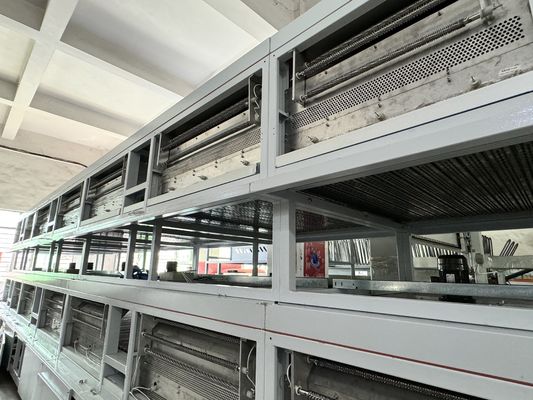

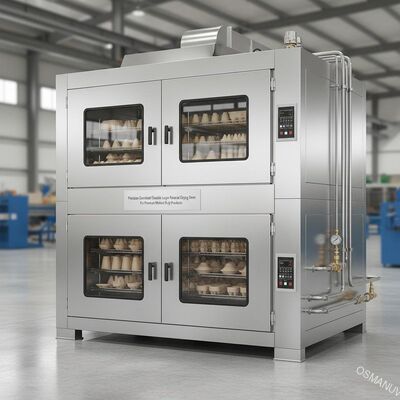

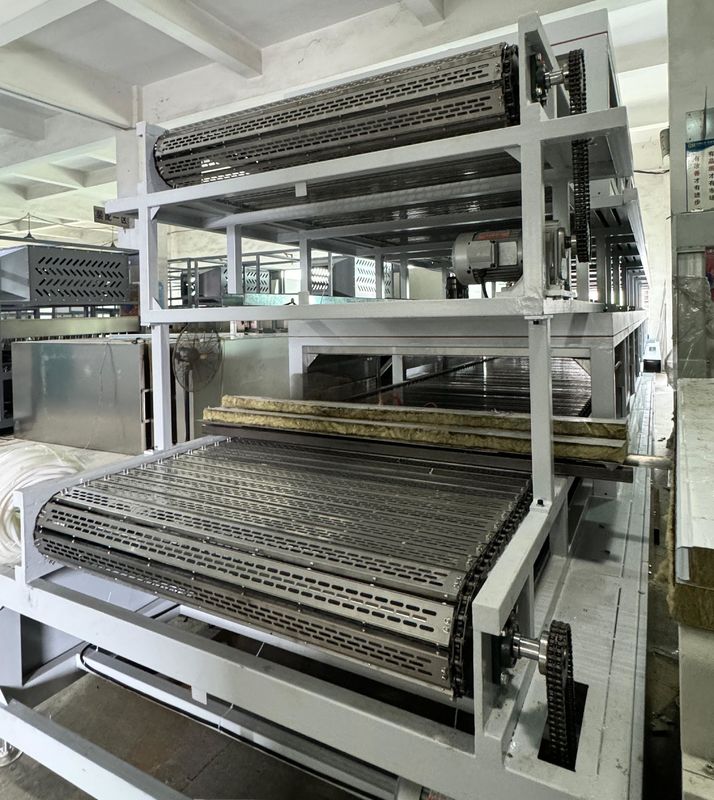

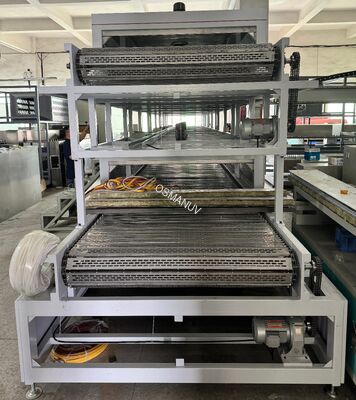

Premium Kalıplanmış Kağıt Hamuru Ürünleri İçin Hassas Kontrollü Çift Katmanlı Doğal Gaz Kurutma Fırını
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | OSMANUV |
| Sertifika: | ISO9001 |
| Model numarası: | OSM-TRQHG-600 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 Takım |
|---|---|
| Fiyat: | Pazarlık edilebilir |
| Ambalaj bilgileri: | AHŞAP KUTU |
| Teslim süresi: | 30 ~ 40 Gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Müzakere |
|
Detay Bilgi |
|||
| Boyutlar: | Aksesuar türüne göre değişir | Güç Tüketimi: | yaklaşık 10.000 saat |
|---|---|---|---|
| Kullanım: | Enerji ölçüm cihazının işlevselliğini ve bağlantısını geliştirmek için | Uyumluluk: | Çeşitli enerji sayacı modelleriyle uyumlu |
| Bağlantı türü: | Vidalı terminal / Takılabilir | Boyut: | Çap 140mm ve yükseklik 10mm |
| ağırlık: | Hafif, genellikle 200 gramın altında | Kurulum Yöntemi: | DIN ray montajı veya panel montajı |
| Vurgulamak: | doğal gaz kurutma fırını,çift katmanlı kalıplanmış kağıt hamuru kurutucu,hassas kontrollü enerji ölçer aksesuarı |
||
Ürün Açıklaması
Yüksek kaliteli kalıplı morluk ürünleri için hassas kontrollü çift katmanlı doğal gaz kurutma fırını
Üretim hattının bileşimi
Bu hassas kontrollü çift katmanlı doğal gaz kurutma fırını, olağanüstü kaliteli tutarlılık gerektiren yüksek kaliteli kalıplı morluk ürünleri için tasarlanmıştır ve aşağıdakilerden oluşur:
- Hızlı besleme sistemi:Sürekli yükleme için ürün yönelimi ve aralık kontrolü ile otomatik besleme
- Çok bölgeli çift katmanlı kurutma odası:Kirlenmeden çalışmak için paslanmaz çelik iç kaplamalı bağımsız olarak kontrol edilen sıcaklık bölgeleri (2 ila 8 bölge arasında özelleştirilebilir)
- Tamamen modüle edici doğal gaz yakıcıları:Yüksek verimli modüle edici gaz yakıcıları, hassas termal giriş için PID sıcaklık denetleyicileri ile
- Kesinlik PID sıcaklık denetleyicileri:Kurutma bölgelerinde ± 1,5°C eşitliği sağlayan yüksek hassasiyetli sıcaklık kontrol sistemi
- Endüstriyel Nem Sensörleri ve Kontrolü:Kavanın sertleşmesini önlemek ve nemin hafifçe çıkarılmasını sağlamak için gerçek zamanlı nem izleme ile egzoz damper kontrol sistemi
- Değişken frekanslı sürücüler (VFD):Ürün gereksinimlerine göre özelleştirilebilir hava akışı kalıpları için tüm dolaşım fanlarında
- Isı Geri Kazanma Birimi:Enerji verimliliği için entegre egzoz-taze hava ısı değiştiricisi
- Veriler kaydı ile gelişmiş PLC kontrol sistemi:Tam süreç izlenebilirliği, tarif yönetimi ve fabrika MES entegrasyon yetenekleriyle gelişmiş kontrol platformu
- Veri Bağlantı Modülü:Fabrika izleme sistemlerine entegrasyon için Ethernet/IP ve bulut hazır bağlantı
- Soğutma Bölgesi:Isı şokunun önlenmesi için sıcaklığın kademeli olarak düşürülmesi için fırının çıkışında kontrol edilen soğutma bölümü
- Otomatik İndirim Sistemi:Ürün denetim istasyonu ile hassas boşaltma ve atık işleme
Ürün Tanımı
The Precision-Controlled Double-Layer Natural Gas Drying Oven offers unparalleled control over the drying environment for premium molded pulp products where consistent quality and precise moisture content are criticalBu gelişmiş hassas doğal gaz kurutma fırını, kurutma tünelindeki hem sıcaklık hem de nem düzeylerini doğru bir şekilde yönetir.Kavanın sertleşmesini önlemek (yüzey kabukları) ve nemin içten dışarı yumuşak ve tekel bir şekilde çıkarılmasını sağlamak.
Bu, daha yüksek ürün verimleri sağlayan daha yüksek ürün kalitesine, daha az çarpma, çatlama, tutarlı olmayan sertleştirme ve diğer kusurlara neden olur.Modülasyon valfleri olan yüksek verimli doğal gaz yakıcıları, hassas PID sıcaklık denetleyicileri, endüstriyel nem sensörleri, tüm fanlardaki değişken frekanslı sürücüler, ısı geri kazanma ünitesi,ve tüm süreç izlenebilirliği için veri kaydı ile sofistike PLC, endüstri lideri bir kurutma çözümü sağlamak için birleştirilir.
Sıcaklık kontrolü doğruluğu ± 1.5 °C ve aktif nem yönetimi ile bu sistem, premium gıda servisi ambalajı, tıbbi ambalaj,ve karmaşık geometriye sahip ve çarpmaya eğilimli ürünler.
Teknik parametreler
| Parametreler | Spesifikasyon / Açıklama |
|---|---|
| Model Adı | OSM-PDC Serisi (özelleştirilebilir) |
| Kurutma Katmanları | Bağımsız bölge kontrolü ile çift katmanlı |
| Sıcaklık Bölgeleri | 2 - 8 bağımsız kontrol edilen bölge (özelleştirilebilir) |
| Fırının uzunluğu | Üretim gereksinimlerine göre özelleştirilebilir (tipik: 15-30 m) |
| Taşıyıcı Genişliği | 800 / 1000 / 1320 / 1600 mm (özelleştirilebilir) |
| Taşıyıcı Hızı | 0.2 - 3,0 m/min (Tam VFD kontrolü) |
| Isıtma Kaynağı | Doğal gaz (sıcaklık değeri: ≥8000 K.CAL/m3) |
| Kurutma sıcaklık aralığı | 50°C - 180°C (bölgeye göre ayarlanabilir) |
| Sıcaklık Kontrolü Doğruluğu | Tüm kurutma bölgesinde ± 1,5°C |
| Nem Kontrolü | Egzoz damper + nem sensörleri ile aktif kontrol |
| Nem kontrol aralığı | 10% - 80% RH ( ayarlanabilir) |
| Yakıcı Kontrol Türü | Tam modüle edici (PID kontrolü) |
| Hava akışı kontrolü | Değişken hıza sahip akış kalıpları olan dolaşım fanları |
| Kurutma kapasitesi | 500 - 3500 kg/h (özelleştirilebilir) |
| Son Ürün Nem | Düzenlenebilir: 4% - 8% (reçete kontrolü) |
| Nitelik Tekdüzeliği | Ürün partilerinde ±0,5% |
| Doğal gaz tüketimi | ≤300 m3/ton ürün (ürün ve ısıya göre değişir) |
| Toplam Kurulu Güç | 90 - 180 kW (zona sayısına ve fan yapılandırmasına bağlı olarak) |
| Güç kaynağı | 380V / 50Hz / 3 fazlı (460V / 60Hz olarak yapılandırılabilir) |
| Taşıyıcı malzemesi | Gıda kalitesi paslanmaz çelik perforasyonlu kemer |
| İç kaplama | Kirlenmeden çalışmak için paslanmaz çelik 304 |
| İzolasyon kalınlığı | 130 mm yüksek yoğunluklu mineral yün |
| Kontrol Sistemi | Tarif Yönetimi, veri kayıtları, Ethernet/IP ile gelişmiş PLC |
| Veri Bağlantısı | Ethernet/IP, Modbus TCP, Bulut hazırlığı |
| Güvenlik Sertifikaları | CE sertifikalı, UL seçenekleri mevcut, ISO9001:2015 |
Başvurular
Sabit kalite ve hassas nem içeriğinin kritik olduğu yüksek kaliteli ve yüksek değerli kalıplı morluk ürünleri için mükemmel:
- Üst düzeyde yemek servisi ambalajı:Görünüşü ve mekanik özellikleri aynı olan yüksek kaliteli tabaklar, taslar ve yiyecek kapları
- Tıbbi ve sağlık ambalajı:Dokunulmaz tıbbi tepsiler, enstrüman ambalajları ve hassas nem kontrolü gerektiren ilaç ambalajları
- Karmaşık geometri kalıplı ürünler:Derin çekimleri, alt kesimleri ve değişken duvar kalınlıkları olan ve çarpma eğilimli ürünler
- Markalı tüketici ambalajı:Lüks mallar ve tüketici elektroniği için yüksek görünürlüklü kalıplı pulpa ambalajı
- İhracat derecesinde kalıplanmış morluk ürünleri:Sıkı uluslararası kalite standartlarına uymayı gerektiren ürünler
- Ar-Ge ve pilot üretim:Yeni kalıplı morluk ürün hatları için süreç geliştirme ve optimizasyon
- Renk duyarlı ürünler:Beyaz veya açık renkli kalıplı morluk ürünleri, eşit olmayan kurutma nedeniyle renk değişikliğinden kaçınılmalıdır
Kişiselleştirme Seçenekleri
Kesinlikle kontrol edilen kurutma fırınıgeniş ölçüde özelleştirilebilirÖzel kalite standartlarını, üretim gereksinimlerini ve fabrika entegrasyon ihtiyaçlarını karşılamak için.
- Çok aşamalı kurutma profilleri için bağımsız olarak kontrol edilen sıcaklık bölgelerinin sayısı (2 ila 8 bölge)
- Kontrol mantığı, sensör yerleştirme ve veri raporlama biçimi özelleştirme, fabrikanızın kalite kontrol protokolü ve MES sistemi ile entegre edilebilir
- Nem kontrol stratejisi ( sabit egzoz damper vs kapalı döngü nem sensörü kontrolü)
- Taşıyıcı hızı kontrol seçenekleri (manual, reçete tabanlı veya kapalı döngü geri bildirimi gerçek zamanlı nem sensörlerine dayalı)
- Bölgesel hizmet kullanılabilirliğine göre yakıcı markası ve kapasitesi (İtalyan Riello, Alman Weishaupt veya Amerikan Eclipse)
- Kesin fabrika entegrasyonu için veri bağlantı seçenekleri (Ethernet/IP, Profibus, Modbus TCP, OPC-UA)
- Soğutma bölgesi yapılandırması (havalı hava soğutması, zorlu hava soğutması veya su soğutmalı ısı değiştiricisi)
- Düzensiz şekillerin tutarlı bir şekilde sunulması için ürüne özgü armatürler ve ürün hizalama sistemleri
- Gerçek zamanlı kalite geri bildirimi ve otomatik parametreler ayarlama için sıralı nem algılama sistemi
- Ürün partileri arasında sık sık sanitasyon gerektiren endüstriler için temizlik yerinde (CIP) sistemi
- Yanıcı çözücüler veya kaplamalar içeren uygulamalar için patlama geçirmez yapılandırma
- Özel ihracat pazarları için özel elektrik sertifikası (CE, UL, CSA, EAC)
Temel Özellikler
- Temperatür kontrolü:Modüle edici gaz valfleri ile PID kontrolü, tüm kurutma bölgelerinde ± 1,5 ° C sıcaklık doğruluğunu korur ve tutarlı olmayan kurutmaya neden olan sıcak noktaları ve soğuk bölgeleri ortadan kaldırır
- Aktif Nem Yönetimi:Egzoz damper kontrolü ile endüstriyel nem sensörleri, nem seviyelerini kontrol ederek kuruşma hızını aktif olarak yönetir.Daha sonra kabarcık oluşmasına neden olabilecek durum sertleşmesini önlemek (suyun içine giren yüzey kabukları), delaminasyon veya küf büyümesi
- Tam süreç izlenebilirliği:Her parti için tüm kurutma parametrelerini (sıcaklık, nem, konveyör hızı, bölge profilleri) kaydeder, kalite güvencesi, süreç optimizasyonu,ve düzenleme uyumluluk denetimleri
- Modüle edici yakıcılar:30'a kadar dönüş oranları ile pürüzsüz ve hassas bir ısı girişi sağlar:1, yanıcı kontrol sistemlerine kıyasla sıcaklık istikrarını ve yakıt verimliliğini artırır
- Ürün kusurlarını en aza indirmek:Kesinlikle kontrol, çarpma, çatlama, tutarlı olmayan sertleştirme, renk değişikliği ve eşitsiz daralma gibi kusurları önemli ölçüde azaltır
- Çift katmanlı uzay verimliliği:Sınırlı zemin alanına sahip tesisler için uygun kompakt bir ayak izi içinde üst düzey kurutma kalitesine ulaşır
- Paslanmaz çelik iç:Gıda kalitesi paslanmaz çelik yapısı, tıbbi ve gıda ile temas uygulamaları için kirliliksiz çalışmayı sağlar
- Uzak Veri Erişimi:Bulut hazırlıklı bağlantı, gerçek zamanlı performans ve tarihsel raporları herhangi bir yerden görüntülemeyi sağlar ve süreç optimizasyonu ve kalite denetimleri için paha biçilmez veriler sağlar
Destek ve Hizmetler
- Süreç Mühendisliği Desteği:Özel ürünleriniz için kurutma profillerinin geliştirilmesi ve doğrulanması için özel süreç mühendisliği desteği, ilk günden itibaren en iyi kaliteyi sağlar
- Kalite Protokolü Entegrasyonu:Kurutma fırının veri kayıt sistemini mevcut kalite yönetim sisteminizle (QMS) ve MES platformunuzla entegre etmek için yardım
- Kurulum ve Teslimat:Tam sistem kalibrasyonu, bölge sıcaklığı doğrulama ve yukarı/aşağı ekipmanlar ile entegrasyon da dahil olmak üzere yeryüzündeki destek
- Gelişmiş operatör eğitimi:PID ayarlama, nem yönetimi, tarif oluşturma, veri analizi ve önleyici bakım kapsamlı eğitim
- Sistem Sağlığı Uzaktan İzleme:Proaktif bakım uyarıları ve sistem durumu izleme için IoT tabanlı uzaktan izleme
- Yazılım Güncelleştirmeleri:Yeni özellikler ve performans iyileştirmeleri ile düzenli yazılım güncellemeleri
- Yedek parçaların kullanılabilirliği:Yakıcılar, sensörler, sürücüler ve yedek kemerler de dahil olmak üzere orijinal yedek parçaların temin edilmesi
- 24/7 Teknik Destek:Premium müşteriler için öncelikli yanıt veren özel teknik telefon hattı
Ambalaj ve Nakliye
- Paketleme:Tüm bileşenler uluslararası standartlara göre paketlenmiştir; hassas kontrol aletleri, sensörler ve valfler, şok geçirmez köpük ve nem kontrolü paketleri ile ayrı koruyucu ambalajlarda gönderilmektedir
- Nakliye:Hızlı lojistik seçenekleriyle dünya çapında nakliye; aşırı hava koşullarında hassas elektronik bileşenler için iklim kontrolüyle nakliye kullanılabilir
- Teslimat süresi:45 - 75 gün özelleştirme karmaşıklığına, bölge sayısına ve hedefe bağlı olarak
- Belgeleri:CE beyannamesi, kalibrasyon sertifikaları, PLC program yedekleri ve kapsamlı teknik kılavuzlar dahil olmak üzere tam ihracat belgelendirme paketi
Sıkça Sorulan Sorular
Pulp kalıplama ürünlerinin kurutulmasında nem kontrolü neden önemlidir?
Eğer hava çok kuru ve sıcaksa, ürünün yüzeyi çok hızlı kurur ve içindeki nemleri hapseden sert bir kabuk oluşur.Bu su daha sonra kabarcıklara yol açabilir., delaminasyon, küf büyümesi veya boyutsal istikrarsızlık.Aynı nihai nem içeriğini ve üstün ürün kalitesini sağlamak.
Kalite denetimleri için kurutma verilerine uzaktan erişebilir miyiz?
Evet, uzaktan veri erişimi bu hassas kontrol edilen sistemin temel özelliğidir.Süreç optimizasyonu ve kalite uyumluluk denetimleri için paha biçilmez veriler sağlamak.
Bir ürün partisi boyunca tipik nem birliği nedir?
Temperatür ve nem kontrolü doğrultusunda, tüm parti boyunca %0,5'lik bir nem eşitliği elde edilebilir.Tipik olarak ± 2-3% eşitliği elde eden geleneksel kurutma sistemlerinden önemli ölçüde daha sıkıBu tutarlılık, performans gereksinimlerinin sıkı olduğu premium ürünler için çok önemlidir.
Çok bölgelik tasarım karmaşık geometrilerin kurutulmasına nasıl fayda sağlar?
Farklı kalınlığa sahip ürünler (kalın taban, ince duvarlar) farklı alanlarda farklı kurutma profillerini gerektirir.Çok bölgelik sıcaklık kontrolü, kalın bölümlere daha yüksek sıcaklıklar ve ince bölümlere daha düşük sıcaklıklar uygulamanızı sağlar, belirli ürün özelliklerinin aşırı veya az kurumasını önler.
Bu sistem mevcut MES veya ERP sistemimizle entegre edilebilir mi?
Evet, sistem Ethernet/IP, Modbus TCP, OPC-UA ve bulut bağlantısı dahil olmak üzere çoklu veri bağlantı seçeneklerine sahiptir.fabrikanızın MES (Manufacturing Execution System) ve ERP (Enterprise Resource Planning) platformlarıyla sorunsuz bir entegrasyon sağlayabilirGerekirse mühendislik ekibimiz özel API gelişimine yardımcı olabilir.
Kesinlikle kontrol edilen kurutma fırına yükseltmek için tipik ROI nedir?
Dönüştürme, tipik olarak azalan hurda oranları (genellikle% 5-10 azaltma), daha düşük yeniden işleme maliyetleri, daha iyi enerji verimliliği (15-25% gaz tasarrufu geleneksel kontrol ile karşılaştırıldığında) sayesinde genellikle 12-24 ay içinde elde edilir.ve yüksek kaliteli bitmiş ürünler için prim fiyatlandırma yeteneği.
