Kompak Yüksek Kaliteli Ekzimer Rulo Kaplama ve Deri Yumuşak Paneller için Düzleştirme Liniyası
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | OSMANUV |
| Sertifika: | ISO9001 |
| Model numarası: | OSM-FG-1320 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 Takım |
|---|---|
| Fiyat: | Pazarlık edilebilir |
| Ambalaj bilgileri: | AHŞAP KUTU |
| Teslim süresi: | 30 ~ 40 Gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Müzakere |
|
Detay Bilgi |
|||
| ışınlama mesafesi: | 50mm(Ayarlanabilir) | Besleme gerilimi: | 380V 50HZ |
|---|---|---|---|
| Başvuru: | Kuru yüzey boyası | Kürlenme Hızı: | 1-3s/zaman |
| Üretim Verimliliği: | Yüksek değil | Hız: | 0-15 m/dak |
| UV Lambaları: | Toplamda 1 adet | Dalga boyu aralığı: | 1350 nm |
| Vurgulamak: | Kompakt Excimer rulo kaplama makinesi,Deri yumuşak paneller için UV sertleştirme hattı,Yüksek kaliteli eksimer sertleştirme makinesi |
||
Ürün Açıklaması

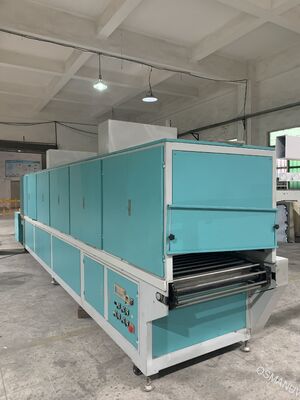

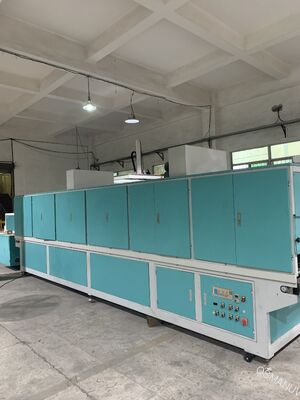

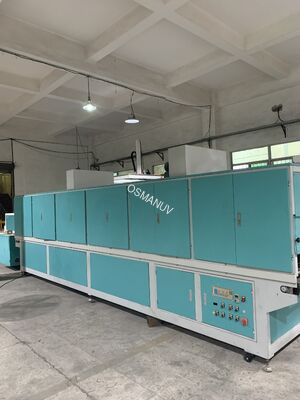

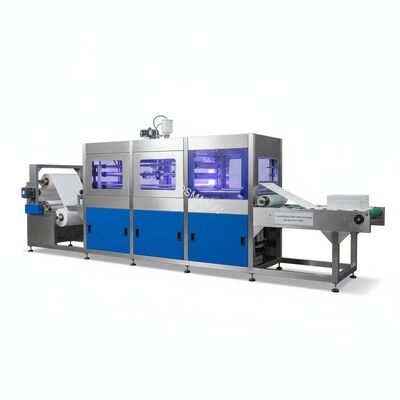

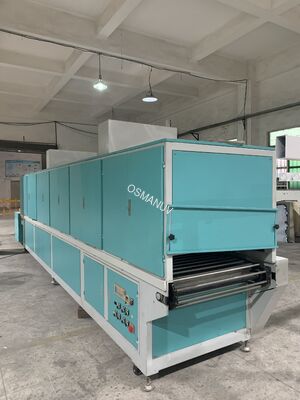

Yumuşak Paneller için Kompakt Yüksek Dereceli Excimer Rulo Kaplama ve Kürleme Hattı
Üretim Hattı Bileşimi
Bu kompakt excimer rulo kaplama ve kürleme hattı, yumuşak panellerin yüksek dereceli, küçük ila orta ölçekli seri üretimi için özel olarak tasarlanmıştır ve aşağıdakilerden oluşur:
- Toz Temizleme Ünitesi:Kaplama uygulamasından önce alt yüzeyin temizliğini sağlayan tek veya çift taraflı fırça ve vakumlu temizleme istasyonu
- Hassas Tek/Çift Rulo Kaplama Makinesi:Eşit kaplama uygulaması için dozaj silindirli (krom kaplamalı) ve kauçuk aplikatör silindirli yüksek hassasiyetli kaplama kafası
- Kızılötesi Tesviye Bölgesi:Eksimer maruziyetinden önce optimize edilmiş kaplama kapsamı için 3-6 metre IR akış dengeleme bölümü
- Çok Lambalı Nano Excimer UV Sistemi:Yüzey polimerizasyonu için 172nm/186-254nm dalga boylarında çalışan entegre excimer lamba ünitesi
- Oksijen İzleme ve Azot Temizleme Sistemi:İnert atmosferi korumak için otomatik nitrojen akışı düzenlemesine sahip gerçek zamanlı O₂ sensörü
- Mercury UV Son Kürleme Ünitesi:Tam derinlikte kürleme ve yüzey özelliği geliştirme için geniş bant cıvalı lamba dizisi
- Renkli HMI'lı PLC Kontrol Sistemi:Parametre kontrolü ve tarif saklama için kullanıcı dostu dokunmatik ekran arayüzü
- Soğutma/Yaşlandırma Bölgesi:Ürün istiflemeden önce isteğe bağlı basınçlı hava soğutma bölümü
- Otomatik İstifleme Ünitesi:Bitmiş paneller için çıkış toplama sistemi
Ürüne Genel Bakış
Kompakt Yüksek Dereceli Excimer Rulo Kaplama ve Kürleme Hattı, birinci sınıf "cilt yumuşaklığında" dokunsal kaplama arayan üst düzey mobilya panelleri, dolap kapakları, dekoratif paneller, SPC döşeme ve PVC lamine levha üreticileri için tasarlanmış, yerden tasarruf sağlayan, profesyonel bir sonlandırma sistemidir.
Çekirdek teknoloji, nitrojenle inertlenmiş bir ortamda, UV ile kürlenebilen kaplamanın yalnızca en üst yüzey katmanını polimerize ederek ultra mat görünüm (2-5 GU kadar düşük), parmak izi önleyici özellikler ve lüks, cilt benzeri dokunma hissi veren mikro kırışıklı bir yapı oluşturan 172 nm excimer UV lambalarını kullanır.
Kompakt ayak izi tasarımı, bu seriyi sınırlı zemin alanına sahip tesisler için ideal hale getirirken, daha büyük sistemlerin üretkenliğini ve son kat kalitesini korur. Alt tabaka beslemesinden bitmiş panel istiflemesine kadar tam otomatik çalışmayla bu hat, manuel müdahaleyi en aza indirir, işçilik maliyetlerini azaltır ve yüksek kaliteli panel ürünleri için olağanüstü, tekrarlanabilir yüzey kalitesi sunar.
Teknik Özellikler
| Parametre | Şartname / Açıklama |
|---|---|
| Model Tanımı | Kompakt Seri - Tamamen özelleştirilebilir |
| Sistem Tipi | Rulo kaplama + excimer UV + cıva UV kürleme |
| Eksimer Dalga Boyu | 172nm (birincil) / 186-254nm (kenar bantlamayla uyumlu) |
| Çalışma Genişliği | 600 / 1100 / 1320 mm (özelleştirilebilir) |
| Çalışma Kalınlığı Aralığı | 2 - 50 mm (dekoratif paneller için 3 - 30 mm) |
| Minimum Panel Uzunluğu | 300 mm (10-30 mm kalınlığındaki paneller için 350 mm) |
| Konveyör Hızı | 0 - 20 m/dak (VFD ile kademesiz ayarlanabilir) |
| Kaplama Yöntemi | Tek veya çift silindirli kaplama (özelleştirilebilir) |
| Kaplama Kafası Sayısı | 1 - 2 (özelleştirilebilir) |
| Aplikatör Rulo Çapı | Φ200 / Φ250 mm (özelleştirilebilir) |
| Dozaj Silindiri Çapı | Φ123 / Φ150 mm (özelleştirilebilir) |
| Kızılötesi Tesviye Uzunluğu | 3 - 6 metre (özelleştirilebilir) |
| Kaplama Kalınlığı (Islak) | Ayarlanabilir: 0,01 - 2,0 mm |
| Bitmiş Parlaklık Seviyesi (60°) | 2-5 GU kadar düşük (ultra mat) |
| Yüzey Sertliği | Kalem sertliği 1H - 3H (kaplama formülasyonuna bağlıdır) |
| Parmak İzi Önleme Performansı | Mükemmel - parmak izleri hızla dökülüyor; Mikro yapılı yüzey görünür izleri azaltır |
| Çizilmeye Dayanıklılık | Standart mat UV kaplamalardan üstün |
| Toplam Kurulu Güç | 35 - 80 kW (konfigürasyona bağlı olarak) |
| Güç Kaynağı | 380V / 50Hz / 3 fazlı (220V / 60Hz olarak yapılandırılabilir) |
| Basınçlı Hava Basıncı | 0,4 - 0,7 MPa |
| Makine Ayak İzi (U×G×Y) | Kompakt tasarım: yakl. 8.000-15.000 mm × 2.200 × 2.200 mm (genişliğe göre özelleştirilebilir) |
| Çalışma Yüksekliği | 900 mm (±20 mm) |
| Kontrol Sistemi | 7″ renkli dokunmatik HMI'lı PLC, tarif saklama, üretim veri kaydı |
| Güvenlik Sertifikaları | CE sertifikalı, ISO9001:2015 uyumlu |
Uygulamalar
Sınırlı zemin alanına sahip birinci sınıf yüzey kalitesi gerektiren yüksek kaliteli panel ürünleri için mükemmeldir:
- Yüksek kaliteli mobilya panelleri:Lüks konut ve ticari uygulamalara yönelik gardıroplar, dolaplar, masalar, raf üniteleri
- Mutfak dolabı kapakları:Modern mutfak tasarımları için ultra mat, parmak izi bırakmayan kaplama
- Dekoratif yapı panelleri:İç duvar panelleri, oda bölücüler, ticari alan kaplama malzemeleri
- SPC ve WPC döşeme:Lüks vinil ve ahşap-plastik kompozit zemin kaplama ürünleri için dayanıklı, çizilmeye karşı dayanıklı, yumuşak dokunuşlu yüzey
- PVC ve PET/PETG lamine paneller:Çeşitli dekoratif levha ürünler için mat kaplama
- Kapı panelleri:Birinci sınıf dokunsal yüzey gerektiren iç ve dış kapı kaplamaları
- Küçük ve orta ölçekli seri üretim:Özel mobilya imalatı, atölye bitirme işlemleri
- RTA mobilya bileşenleri:Tutarlı, yüksek kaliteli kaplama gerektiren, montaja hazır düz paket mobilya panelleri
Özelleştirme Seçenekleri
Kompakt sistemson derece özelleştirilebilirözel üretim gereksinimlerine, panel türlerine ve mevcut zemin alanına uyacak şekilde. Özelleştirme seçenekleri şunları içerir:
- Belirli panel boyutlarına ve tesis kısıtlamalarına uyacak şekilde 600 mm'den 1600 mm'ye kadar özelleştirilebilir çalışma genişliği
- Uygulama gereksinimlerine göre tek veya çift rulolu kaplama konfigürasyonu (sadece astar vs. astar+son kat)
- Özel kaplama formülasyonları için özelleştirilebilir rulo sertliği ve malzemesi (su bazlı, solvent bazlı, UV ile kürlenebilir)
- Belirli kaplama kimyası ve hat hızı için gerekli akış süresine bağlı olarak IR dengeleme uzunluğu 3 ila 6 metre arasında ayarlanabilir
- Farklı panel geometrileri ve üretim hacimleri için nitrojen kontrol sistemi optimizasyonu
- Kürlemeden sonra anında kullanım için soğutma bölümü ilavesi
- Kenar bantlama renk uyumu için tek renkli yazdırma modülü entegrasyonu
- Çift taraflı kaplama için otomatik panel çevirme, kenar bantlama entegrasyonu veya kalite kontrol kameraları gibi ek özellikler
- Otomasyon seviyesi seçenekleri (manuel panel besleme, yarı otomatik veya tam otomatik)
- Alanı kısıtlı tesisler için kompakt kontrol panosu konfigürasyonu
- Belirli bölgesel standartlara (CE, UL, CSA) göre özel elektrik konfigürasyonları
Temel Özellikler
- Kompakt Kaplama Alanı Tasarımı:Minimum fabrika alanı gerektiren yerden tasarruf sağlayan düzen - son kat kalitesinden ödün vermeden küçük ve orta ölçekli üretim tesisleri için mükemmel
- Tozsuz Kaplama Ortamı:Entegre toz temizleme istasyonu, kaplamadan önce kirletici maddeleri giderir, yüzey kusurlarını ortadan kaldırır ve kusursuz bir yüzey elde edilmesini sağlar
- Hassas Rulo Kaplama Teknolojisi:Kauçuk aplikatör silindiri ile birleştirilmiş krom kaplı dozaj silindiri, hassas, düzgün kaplama uygulaması sağlar
- Optimize Edilmiş Akış Dengeleme:3-6 metrelik IR seviyelendirme bölümü, excimer'e maruz kalmadan önce kaplamanın serbestçe akmasını sağlayarak tüm yüzey özelliklerinin tamamen kapsanmasını sağlar
- Üstün Çizilme ve Leke Direnci:Yoğun çapraz bağlı yüzey yapısı çizilmelere, çizilmelere, lekelere ve kimyasal maddelere karşı mükemmel direnç sağlar
- Soğuk Excimer Teknolojisi:Yüzey polimerizasyonu sırasında minimum ısı transferi, ince ahşap kaplamalar ve özel tasarım paneller dahil olmak üzere ısıya duyarlı alt katmanları korur
- Hızlı Değiştirme Yeteneği:Kullanıcı dostu tasarım, hızlı silindir değişimlerine ve renk/malzeme değişimlerine olanak tanıyarak üretim çalışmaları arasındaki aksama süresini en aza indirir
- Enerji Verimli Çalışma:Optimize edilmiş UV lamba konfigürasyonu ve otomatik nitrojen kontrolü, enerji tüketimini ve işletme maliyetlerini azaltır
- Tek Parçalı Yapı Çerçevesi:Ağır hizmet tipi kaynaklı çelik çerçeve, tüm üretim hızlarında makinenin stabilitesini ve titreşimsiz çalışmasını sağlar
- Kullanıcı Dostu HMI:Farklı ürün konfigürasyonları için tarif saklama özelliğine sahip sezgisel dokunmatik ekran arayüzü, operatör eğitim süresini ve kurulum hatalarını azaltır
Destek ve Hizmetler
- Alan Planlama Yardımı:Mevcut atölye düzeni içerisinde makine yerleşimini optimize etmek için yerinde veya uzaktan danışmanlık
- Kurulum ve Devreye Alma:Tesviye, hizalama, kalibrasyon ve test çalıştırmalarını içeren profesyonel yerinde kurulum desteği
- Operatör Eğitimi:Kaplama parametre optimizasyonu, excimer kürleme prensipleri, nitrojen yönetimi ve günlük bakım prosedürlerine odaklanan kapsamlı eğitim
- Silindir Değiştirme ve Bakım Kitleri:Hızlı değişim ve azaltılmış arıza süresi için önceden hizalanmış yedek silindir kartuşları ve planlı bakım kitleri mevcuttur
- Teknik Destek Hattı:Sorun giderme ve operasyonel rehberlik için duyarlı uzaktan teknik yardım
- Önleyici Bakım Planları:Çalışma süresini en üst düzeye çıkarmak ve ekipman ömrünü uzatmak için planlı bakım programları
- Yedek Parça Bulunabilirliği:Lambalar, silindirler, kayışlar, contalar ve aşınan parçalar dahil orijinal yedek parçaların ömür boyu temini
Paketleme ve Nakliye
- Ambalajlama:Köpük dolgulu ve nem bariyerli kompakt ihracat ahşap sandık - nakliye maliyetlerini azaltmak için optimize edilmiş ayak izi
- Gönderim Seçenekleri:Deniz taşımacılığı (LCL/konteyner konsolidasyonu), acil teslimatlar için hava taşımacılığı veya kara taşımacılığı yoluyla dünya çapında nakliye
- Teslimat süresi:Standart konfigürasyonlar için 25 - 40 gün; Özelleştirilmiş konfigürasyonlar için 40 - 55 gün
- Belgeler:Ticari fatura, paketleme listesi, konşimento, CE beyanı ve kapsamlı teknik kılavuzları içeren tam ihracat belgeleri
Sıkça Sorulan Sorular
S: Bu kompakt sistem için ne kadar taban alanı gerekiyor?
C: Hattın toplam uzunluğu, konfigürasyona ve çalışma genişliğine bağlı olarak 8.000 mm'den 15.000 mm'ye kadar değişir; bu da onu sınırlı zemin alanına sahip tesisler için uygun kılar. Sistem ayrıca belirli fabrika yerleşimlerine uyacak şekilde alternatif modül düzenlemeleriyle de özelleştirilebilir.
S: Bu hat hem düz panelleri hem de profilli/kenar yüzeyleri işleyebilir mi?
C: Öncelikle düz paneller için tasarlandı. Kenar bantlama entegrasyonu için opsiyonel modüller (monokrom baskı, kenara özel excimer işleme) eklenebilmektedir. Özel konfigürasyon gereksinimleri için mühendislik ekibimizle iletişime geçin.
S: Excimer teknolojisi parmak izi önleme özelliğini nasıl elde ediyor?
C: 172nm excimer UV, mikroskobik düzeyde mikro kırışıklı bir yüzey yapısı oluşturur. Bu doku ışığı dağıtır ve parmak yağlarının ve izlerinin görünürlüğünü azaltır. Ek olarak mikro yapı, parmak izlerinin temas alanını azaltarak parmak izlerinin daha az belirgin olmasını ve silinerek temizlenmesini kolaylaştırır.
S: Excimer lambaların ve UV LED'lerin tipik ömrü nedir?
C: Excimer lambaların ömrü, kullanım sıklığına ve çalışma koşullarına bağlı olarak genellikle birkaç bin ila on bin saat arasındadır. UV LED'lerin ömrü 20.000 saati aşan uzatılmıştır. Düzenli kalibrasyon ve uygun bakım, bileşen ömrünü en üst düzeye çıkaracaktır.
S: Bu ekipmanın sıkı çevresel gereksinimleri var mı?
C: Evet, excimer kaplama stabil çevre koşulları gerektirir. Sabit sıcaklık ve neme sahip, temiz, sıcaklığı kontrollü bir ortam (tercihen temiz oda) önerilir. Yüzey kaplamasını etkileyen kirlenmeyi önlemek için operasyonlar standart prosedürleri takip etmelidir. Ancak süreç oldukça otomatiktir ve minimum düzeyde el emeğine dayanır.
S: Bu su bazlı UV kaplamalar için uygun mudur?
C: Evet, sistem, su bazlı UV, solvent bazlı UV ve %100 katı UV formülasyonları dahil olmak üzere çok çeşitli UV ile kürlenebilen kaplamalarla uyumludur. Uyumlu kaplama türleri arasında akrilikler, epoksiler, poliüretanlar ve PUA sistemleri bulunur.
S: Hat gelecekte daha geniş kapasiteye yükseltilebilir mi?
C: Modüler tasarım, bileşen yükseltmelerine olanak tanır. Ancak makine çerçevesi ve konveyör genişliği genellikle sabittir. Gelecekteki sınırlamalardan kaçınmak için satın alma sırasında ihtiyaç duymayı düşündüğünüz en geniş panel boyutunu belirtmenizi öneririz. Daha büyük platform modellerinde daha geniş çalışma genişlikleri (2600 mm'ye kadar) için özelleştirme seçenekleri mevcuttur - lütfen satış ekibimize danışın.
