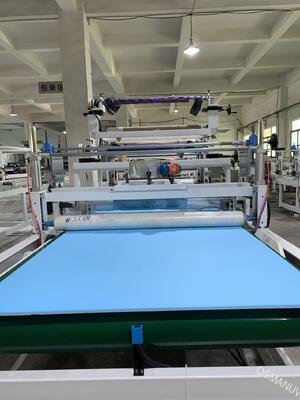

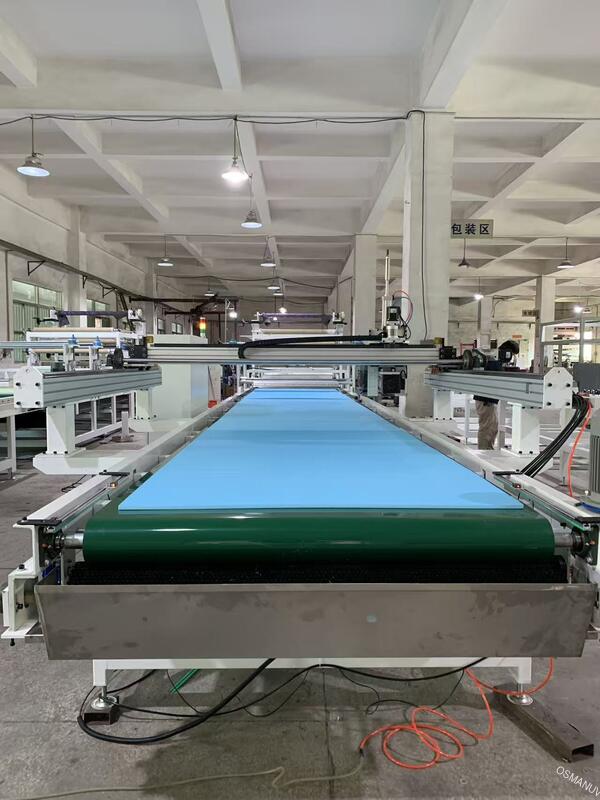

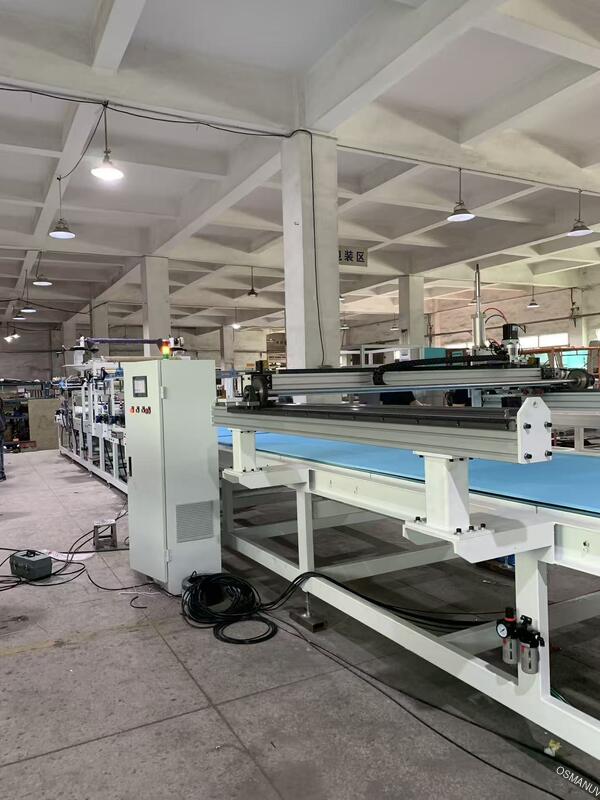

XPS Köpük Levha Yüzey Düzleştirme ve Pürüzsüzleştirme için Yüksek Hassasiyetli Knife-Over-Roll Kaplama Hattı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | OSMANUV |
| Sertifika: | ISO9001 |
| Model numarası: | OSM-GT-800 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 Takım |
|---|---|
| Fiyat: | Pazarlık edilebilir |
| Ambalaj bilgileri: | AHŞAP KUTU |
| Teslim süresi: | 30 ~ 40 Gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Müzakere |
|
Detay Bilgi |
|||
| Kontrol sistemi: | Dokunmatik Ekranlı PLC Kontrol | Üretim Hattı Hızı: | 0-10m/dak |
|---|---|---|---|
| Maksimum kaplama genişliği: | 600 mm | Kaplama Tipi: | Hurda Kaplama |
| Kalınlık işleme: | 3-80mm | Makine Ölçüleri: | Uzunluk 4000 mm x Genişlik 1500 mm x Yükseklik 1800 mm |
| Kaplama kalınlığı aralığı: | 1 ila 100 mikron | Genel Boyutlar: | 3000mm uzunluk × 1500mm genişlik × 1400 mm yükseklik |
| Vurgulamak: | XPS köpük levha kaplama makinesi,knife-over-roll kaplama hattı,yüksek hassasiyetli perde kaplama makinesi |
||
Ürün Açıklaması
Yüksek Hassasiyetli Bıçak Üzeri Rulo Kaplama Hattı XPS Köpük Levha Yüzey Düzleştirme ve Pürüzsüzleştirme İçin
1. Üretim Hattı Bileşimi
Tam entegre kaplama hattı aşağıdaki modüllerden oluşmaktadır:
| Modül | Açıklama |
|---|---|
| 1. Otomatik Giriş Konveyörü | XPS levha konumlandırması için yan kılavuzlu makara veya bant konveyör. |
| 2. Yüzey Ön İşlem Ünitesi (Opsiyonel) | Daha iyi kaplama yapışması için yüzey enerjisini artırmak üzere Korona, plazma veya alev işlemcisi. |
| 3. Bıçak Üzeri Rulo Kaplama İstasyonu | Ayarlanabilir boşluklu ve yüksek hassasiyetli destek makaralı hassas sıyırıcı bıçak (kazıyıcı) tertibatı. |
| 4. Kaplama Malzemesi Besleme Sistemi | Viskozite kontrolü ve filtrelemeli pompa ve sirkülasyon sistemi. |
| 5. Düzleştirme ve Kurutma Konveyör Bölümü | Hızlı kürleme için çok bölgeli sıcak hava veya IR kurutma tüneli. |
| 6. Soğutma Bölgesi | Kaplanmış levhayı stabilize etmek için zorlanmış ortam havası soğutması. |
| 7. Otomatik İstifleme/Boşaltma Ünitesi | Bitmiş paneller için pnömatik veya servo tahrikli istifleyici. |
| 8. HMI'lı Merkezi Kontrol Kabini | Parametre ayarı, reçete depolama ve gerçek zamanlı izleme için dokunmatik ekranlı PLC tabanlı sistem. |
2. Ürün Açıklaması
Yüksek Hassasiyetli Bıçak Üzeri Rulo Kaplama Hattımız, XPS köpük levhalara homojen çimento esaslı, polimer veya akrilik kaplamalar uygulamak için özel olarak tasarlanmıştır. Hassas taşlanmış destek makarasının üzerinde hassas bir şekilde konumlandırılmış rijit bir sıyırıcı bıçak (kazıyıcı) kullanarak, makine tüm levha genişliği boyunca olağanüstü tutarlı bir kaplama kalınlığı sağlar. Sistem, yüzey gözeneklerini etkili bir şekilde doldurur, köpük dokusunu gizler ve dış cephe yalıtım bitirme sistemleri (EIFS), dekoratif sıvalar veya koruyucu katmanlar için mükemmel pürüzsüz, düz bir taban oluşturur. Ayarlanabilir hat hızı ve kaplama kalınlığı ile üstün yüzey kalitesi ve malzeme tasarrufu sağlar.
3. Teknik Parametreler (Tablo Formatı)
| Kategori | Parametre | Özellikler / Açıklama |
|---|---|---|
| İş Parçası Boyutları | Maks. Levha Genişliği | Özelleştirilebilir (Standart: 600mm, 1200mm, 1350mm) |
| Levha Uzunluğu | Sınırsız (sürekli işlem) | |
| Levha Kalınlığı Aralığı | 10 – 200 mm (ayarlanabilir makara boşluğu) | |
| Kaplama Parametreleri | Kaplama Yöntemi | Bıçak-üstü-rulo (sıyırıcı bıçak) |
| Kaplama Kalınlığı (Yaş) | 0,5 mm ila 10 mm arasından özelleştirilebilir (mikrometre ile kademesiz ayar) | |
| Kaplama Kalınlığı Toleransı | Tüm genişlik boyunca ±0,1 mm | |
| Kaplama Malzemesi Viskozitesi | Düşükten yükseğe viskoziteye uygun (100 – 100.000 cP) | |
| Mekanik Özellikler | Bıçak Malzemesi | Sertleştirilmiş paslanmaz çelik veya tungsten karbür uç (opsiyonel) |
| Destek Makarası Çapı | Ø200 – Ø300 mm, hassas taşlanmış, krom kaplı | |
| Konveyör Hızı | 1 – 20 m/dak (frekans invertörü kontrollü) | |
| Kurutma Bölümü | Kurutma Yöntemi | Sıcak hava sirkülasyonu (gaz veya elektrikli ısıtma) |
| Kurutma Sıcaklığı Aralığı | Ortam – 150°C (bölge kontrolü) | |
| Tünel Uzunluğu | Özelleştirilebilir (Standart: 6m, 8m, 12m) | |
| Tesisat ve Güvenlik | Güç Kaynağı | 380V / 415V, 3 fazlı, 50/60Hz (özelleştirilebilir) |
| Basınçlı Hava | 6–8 bar, kuru ve temiz | |
| Güvenlik Özellikleri | Acil durdurma, aşırı yük koruması, güvenlik korumaları | |
| Kontrol | HMI | 7 inç veya 10 inç renkli dokunmatik ekran, reçete depolama, veri kaydı |
4. Uygulama
-
Dış cephe yalıtım levhaları (EIFS) – XPS üzerine astar katmanı veya yapıştırıcı harç uygulaması.
-
Dekoratif XPS paneller – renkli akrilik sıvalar veya dokulu yüzeylerle kaplama.
-
Endüstriyel köpük bileşenleri – antistatik, alev geciktirici veya koruyucu kaplamalar ekleme.
-
Zemin altı kaplaması – XPS yerden ısıtma levhalarının yüzeyini pürüzsüzleştirme.
-
Çatı yalıtım panelleri – hava koşullarına dayanıklı üst kaplamalar uygulama.
5. Özelleştirme
Bu kaplama hattı, tam ürün spesifikasyonlarınıza ve üretim gereksinimlerinize uyacak şekilde yüksek derecede özelleştirilebilir:
-
Levha Genişliği ve Takımlar – Kaplama genişliği 300 mm'den 2400 mm'ye kadar özelleştirilebilir; bıçak tutucular ve yan perdeler özel olarak üretilir.
-
Kaplama Kalınlığı Aralığı – Sıyırıcı bıçak boşluk mekanizması, son derece ince (0,2 mm) veya kalın (15 mm'ye kadar) yaş filmler için özelleştirilebilir.
-
Bıçak Tipi – Esnek çelik bıçak, rijit kare kenarlı bıçak veya ayarlanabilir çift bıçaklı kazıyıcı sistemi seçenekleri mevcuttur.
-
Kurutma Tüneli Yapılandırması – Uzunluk, bölge sayısı, ısıtma yöntemi (gaz/elektrik/buhar) ve soğutma bölümü özelleştirilebilir.
-
Entegrasyon – Üst akış XPS ekstrüzyon hatlarına veya alt akış kesme/paketleme ekipmanlarına bağlanmak üzere özelleştirilebilir.
-
Malzeme Besleme – Kaplama viskozitesine göre karıştırıcılı, dişli pompalı veya vidalı pompalı otomatik besleme sistemi.
6. Ana Özellikler
-
Üstün Yüzey Kalitesi – Rijit sıyırıcı bıçak ve hassas destek makarası, izleri, çizgileri ve hava kabarcıklarını ortadan kaldırarak mükemmel düz bir kaplama sağlar.
-
Geniş Kalınlık Ayarlanabilirliği – Mikrometre kontrollü bıçak boşluğu, takım değiştirmeye gerek kalmadan kaplama kalınlığının anında değiştirilmesini sağlar.
-
Yüksek Malzeme Verimliliği – Bıçak-üstü-rulo kaplama, sprey veya perde kaplamaya kıyasla çok az malzeme israf eder, maliyetleri düşürür.
-
Sağlam Endüstriyel Yapı – Ağır hizmet tipi çelik çerçeve, korozyona dayanıklı yüzeyler, 7/24 çalışma için tasarlanmıştır.
-
Kolay Temizlik ve Bakım – Hızlı çıkarılabilen bıçak tertibatı ve erişilebilir kaplama haznesi, renk veya malzeme değişimini basitleştirir.
-
Enerji Verimli Kurutma – Çok bölgeli sıcak hava geri dönüşümü enerji tüketimini azaltır (ısı geri kazanım seçeneği mevcuttur).
7. Destek ve Hizmetler
-
Satış Öncesi Mühendislik – Ücretsiz yerleşim tasarımı, hat simülasyonu ve kaplama fizibilite testleri.
-
Kurulum ve Devreye Alma – Kıdemli mühendislerimiz tarafından yerinde kurulum ve ince ayar (veya yurt dışı için uzaktan rehberlik).
-
Eğitim – Operatörler ve bakım personeli için kapsamlı eğitim.
-
Garanti – Ana makinede 18 ay, elektrikli parçalarda 12 ay.
-
Satış Sonrası Destek – Ömür boyu teknik danışmanlık, yedek parça tedariki ve görüntülü görüşme yoluyla uzaktan teşhis.
8. Paketleme ve Nakliye
-
Paketleme – Her modül demonte edilir, pas önleyici yağ ile sarılır, streç film ile kapatılır ve köpük korumalı ihracat sınıfı kontrplak kasalara paketlenir.
-
İşaretleme – Nakliye işaretleri, kaldırma noktaları ve kırılgan etiketler açıkça belirtilir.
-
Nakliye – Deniz yoluyla (FOB, CIF, EXW şartları) veya acil siparişler için hava yoluyla sevk edilir. Tam gümrük belgeleri (ticari fatura, paketleme listesi, konşimento) sağlanır.
-
Teslim Süresi – Standart özelleştirilmiş modeller: sipariş onayından sonra 10–12 hafta.
9. SSS
S1: Bu hat XPS üzerine ne tür kaplama malzemeleri uygulayabilir?
C: Çimento esaslı harçlar (EIFS astar katmanı), akrilik sıvalar, polimer modifiye yapıştırıcılar, alçı bazlı sıvalar ve hatta alev geciktirici boyalar ile mükemmel çalışır. Malzeme viskozite aralığı geniştir ve pompa sistemi buna göre özelleştirilebilir.
S2: Hat, yumuşak XPS köpük yüzeyine zarar verir mi?
C: Hayır. Destek makarası köpüğü korumak için yumuşaktır (kauçuk kaplı veya poliüretan), sıyırıcı bıçak ise yalnızca kaplama macunu ile temas eder. Konveyör desteği ayrıca düşük basınçlı temas noktalarına sahiptir.
S3: Tüm levha genişliği boyunca tutarlı kaplama kalınlığını nasıl sağlarsınız?
C: Hassas taşlanmış destek makarası, rijit bıçak tutucu ve her iki uçtaki mikrometre ayarı ile birlikte, tam genişlik boyunca ±0,05 mm içinde doğrusal bıçak düzlüğü sağlar. Otomatik bıçak aşınması telafisi (opsiyonel) tutarlılığı daha da artırır.
S4: Bu makine tek geçişte iki katman (örneğin, astar katmanı + üst katman) uygulayabilir mi?
C: Çift kafalı bir yapılandırma (iki kazıyıcı istasyonu), ilk kurutma veya yarı kurutma aşamasından hemen sonra ikinci bir katman uygulamak üzere özelleştirilebilir, bu da yerden ve taşıma süresinden tasarruf sağlar.
S5: XPS üzerine 3 mm çimento esaslı kaplama için tipik kuruma süresi nedir?
C: 80°C'de zorlanmış hava sirkülasyonu ile kuruma, nem içeriğine bağlı olarak yaklaşık 10–15 dakika sürer. Kurutma tüneli uzunluğumuz, gereken hat hızınıza uyacak şekilde özelleştirilebilir.
S6: Numune kaplama denemesi sunuyor musunuz?
C: Evet. XPS levhalarınızı ve kaplama malzemenizi bize gönderin, laboratuvar tesisimizde denemeler yapalım. Kaplanmış numuneler, optimize edilmiş işlem parametreleri ve bir video raporu sunacağız.
