Kalıplı Kağıt Yüzey Kaplama için Yüksek Hızlı Enerji Verimli 2.2M Kızılötesi Kurutma Konveyörü
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | OSMANUV |
| Sertifika: | ISO9001 |
| Model numarası: | OSM-IR-300 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 Takım |
|---|---|
| Fiyat: | Pazarlık edilebilir |
| Ambalaj bilgileri: | AHŞAP KUTU |
| Teslim süresi: | 30 ~ 40 Gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Müzakere |
|
Detay Bilgi |
|||
| Soğutma sistemi: | Zorunlu Hava Soğutma | Isıtma Sıcaklığı: | 0-200 ℃ |
|---|---|---|---|
| Model numarası: | OSM-IR-920 | Kurutmasıcaklık aralığı: | 30°C - 150°C |
| Kurutma yöntemi: | Kızılötesi radyasyon | Renk: | Bilgisayar Beyaz |
| Etkili kuru genişlik: | 1320mm | Güç tüketimi: | Değişken (örn. 3kW - 15kW) |
| Vurgulamak: | 2.2M kızılötesi kurutma konveyörü,enerji tasarruflu kızılötesi kurutma makinesi,kalıplanmış hamur yüzey kaplama konveyörü |
||
Ürün Açıklaması

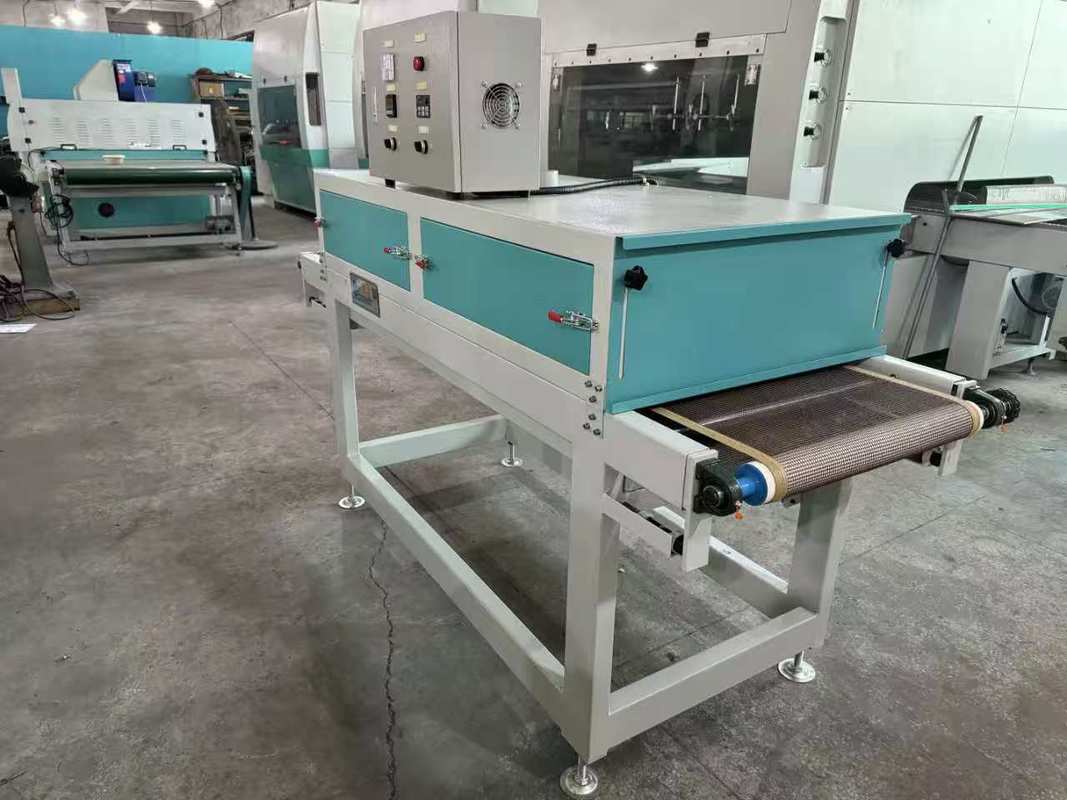

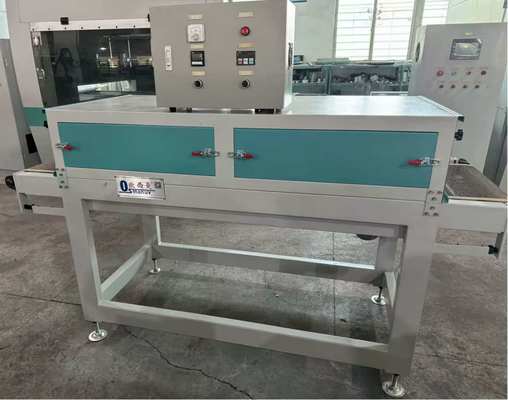

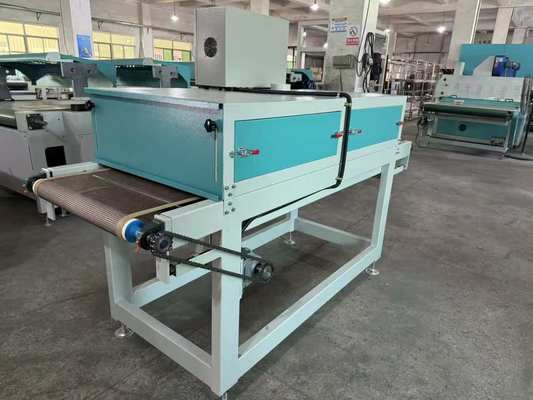

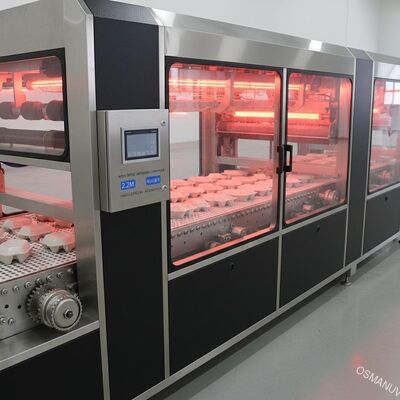

Kalıplanmış Hamur Yüzey Kaplaması için Yüksek Hızlı Enerji Verimli 2,2M Kızılötesi Kurutma Konveyörü
Üretim Hattı Bileşimi
Bu yüksek hızlı kızılötesi kurutma konveyör sistemi, yüzeyi kaplanmış kalıplanmış kağıt hamuru ürünlerinin sürekli kurutulması için özel olarak tasarlanmıştır ve aşağıdakilerden oluşur:
- Besleme Konveyör Bölümü:Tutarlı yükleme ve yukarı akış kaplama ekipmanıyla kusursuz entegrasyon için ürün aralığı kontrolüne sahip değişken hızlı besleme bandı

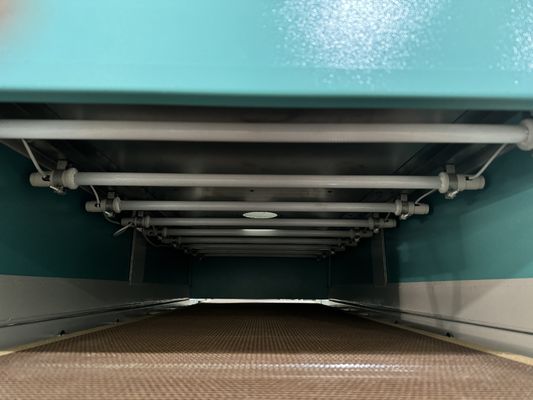

- Ana Kızılötesi Kurutma Odası:Hedeflenen ısıtma için orta dalga kızılötesi yayıcı dizilere sahip ağır hizmet tipi tünel yapısı
- Çok Bölgeli IR Isıtma Sistemi:Ürün genişliği boyunca optimize edilmiş kurutma profili için bağımsız olarak kontrol edilen IR yayıcı bölgeler
- Sıcak Hava Sirkülasyon Destek Sistemi:Isı dağılımını geliştirmek ve solvent/nem buharlaşmasını hızlandırmak için entegre basınçlı hava sirkülasyonu
- Egzoz ve Nem Kontrol Sistemi:Buharlaşan solventlerin ve su buharının verimli bir şekilde uzaklaştırılması için düzenlenmiş damperler ve nem çıkarma fanları
- Soğutma Bölümü:Ürünün taşınmasından önce bitmiş yüzey sıcaklığını stabilize etmek için ortam veya basınçlı hava soğutma bölgesi
- Çıkış Konveyör Bölümü:Kurutulmuş ürünlerin düzenli toplanması için isteğe bağlı istifleme ünitesine sahip değişken hızlı çıkış bandı
- HMI'lı Merkezi PLC Kontrol Kabini:Eksiksiz parametre kontrolü, tarif saklama ve gerçek zamanlı üretim izleme için dokunmatik ekran arayüzü
- Değişken Frekanslı Sürücüler (VFD'ler):Konveyör ve fan sistemleri için hassas motor hızı kontrolü
Ürün Açıklaması
Yüksek Hızlı Enerji Verimli 2,2M Kızılötesi Kurutma Konveyörü, sofra takımları (tabaklar, kaseler, öğle yemeği kutuları, tepsiler), endüstriyel ambalaj ekleri, yiyecek kapları ve diğer kaplamalı hamur ürünleri gibi kalıplanmış hamur ürünleri üzerindeki su bazlı ve solvent bazlı yüzey kaplamalarının hızlı, eşit şekilde kurutulması için özel olarak tasarlanmış profesyonel bir endüstriyel kurutma sistemidir.
Orta dalga kızılötesi ısıtma teknolojisini kullanan bu ekipman, kaplanmış yüzeye doğrudan hızlı, hedeflenen ısı sağlar, nemin buharlaşmasını hızlandırır ve yüksek enerji verimliliğiyle kaplama kürlenmesini sağlar. Doğrudan emilen kızılötesi enerji, atölyedeki çevredeki hava hacminin tamamının ısıtılmasına gerek kalmadan kaplama katmanını hızla ısıtır, enerji israfını ve işletme maliyetlerini önemli ölçüde azaltır.
Entegre sıcak hava sirkülasyonu destek sistemi, ısı homojenliğini artırarak iğne deliği ve eksik kürleme gibi sorunları önler. 30 m/dak'ya varan işleme hızlarıyla, bu yüksek hızlı 2,2 metre genişliğindeki kızılötesi kurutma konveyörü, tutarlı, yüksek kaliteli yüzey kaplamasını ve minimum enerji tüketimini korurken verimi artırmak isteyen orta ila yüksek hacimli kağıt hamuru kalıplama üreticileri için ideal seçimdir.
Teknik Parametreler
| Parametre | Şartname / Açıklama |
|---|---|
| Model Tanımı | OSM-IR-2200-HS Serisi (özelleştirilebilir) |
| Etkili Çalışma Genişliği | 2200 mm (600 mm'den 2600 mm'ye kadar özelleştirilebilir) |
| Toplam Konveyör Uzunluğu | 6 - 20 metre (kurutma gereksinimlerine göre özelleştirilebilir) |
| Maksimum Ürün Yüksekliği (Boşluk) | 80 - 180 mm (ayarlanabilir) |
| Konveyör Tipi | Tek katmanlı Teflon örgü kemer / paslanmaz çelik örgü zincir (özelleştirilebilir) |
| Konveyör Hızı | 0,5 - 30 m/dak (VFD ile kademesiz ayarlanabilir) |
| Isıtma Yöntemi | Orta dalga kızılötesi kuvars yayıcılar (dalga boyu: 2,0 - 4,0 μm) |
| Sıcaklık Aralığı | Ortam - 160°C (ayarlanabilir, PID kontrollü) |
| Sıcaklık Eşitliği | Tam çalışma genişliği boyunca ±5°C (sıcak hava sirkülasyonu desteğiyle) |
| IR Isıtma Bölgelerinin Sayısı | 2 - 6 bağımsız olarak kontrol edilen bölge |
| IR Verici Yapılandırması | Eşit ısı dağılımı için kademeli dizi |
| Sıcak Hava Sirkülasyonu | Ayarlanabilir hava akışına sahip entegre tasarımlı basınçlı hava sistemi |
| Egzoz Sistemi | Değişken hızlı egzoz fanına sahip damperler, nem sensörü opsiyonel |
| Kontrol Sistemi | 7″/10″ renkli dokunmatik HMI'lı PLC, tarif yönetimi, veri kaydı |
| Güç Kaynağı | 380V / 50Hz / 3 fazlı (220V / 60Hz veya 460V / 60Hz olarak yapılandırılabilir) |
| Toplam Kurulu Güç | 55 - 120 kW (ısıtma bölgelerine ve konveyör konfigürasyonuna göre özelleştirilebilir) |
| Konveyör Malzemesi | Teflon kaplı fiberglas ağ / paslanmaz çelik 304 delikli kayış |
| Yalıtım | Termal verimlilik için 60 - 100 mm yüksek yoğunluklu mineral yün izolasyonu |
| Soğutma Bölgesi | 1 - 2 metre basınçlı hava soğutma bölümü (özelleştirilebilir) |
| Güvenlik Özellikleri | Acil durdurma çekme halatları, termal aşırı yük koruması, güvenlik korumaları |
| Makine Ayak İzi (U×G×Y) | Satır uzunluğuna göre özelleştirilebilir; tipik: 8.000×2.800×1.800 mm |
| Çalışma Yüksekliği | 900 mm (±20 mm ayarlanabilir) |
| Sertifikalar | CE sertifikalı, ISO9001:2015 uyumlu, UL seçenekleri mevcuttur |
Uygulamalar
Birçok endüstriyel sektörde yüzey kaplamalı kalıplanmış kağıt hamuru ürünlerinin sürekli kurutulması için idealdir:
- Kalıplanmış Hamur Sofra Takımı:Tabaklar, kaseler, öğle yemeği kutuları, bardaklar, tepsiler ve yiyecek kapları üzerindeki su bazlı ve solvent bazlı bariyer kaplamaların kurutulması
- Karton Ambalaj:Karton kaplar, kapaklı kapaklar, kutular ve kartonlar üzerindeki fonksiyonel ve dekoratif kaplamaların kurutulması
- Endüstriyel Kağıt Hamuru Kalıplama:Elektronik ambalaj ekleri, otomotiv parça tepsileri ve diğer kalıplanmış fiber endüstriyel bileşenler üzerindeki kaplamaların kurutulması
- Kaplamalı Kağıt Hamuru Ürünleri:Yüzeye uygulanan kaplamaların hızlı ve etkili bir şekilde kurutulmasını gerektiren herhangi bir kalıplanmış kağıt hamuru ürünü
- Mobilya Paneli Bileşenleri:Mobilya panelleri, dolap kapakları ve dekoratif paneller (2200 mm genişliğe kadar) üzerindeki astar ve son katların kurutulması
- Yüksek Hacimli Üretim Ortamları:Yüksek verim, minimum kesinti süresi ve enerji verimli çalışma gerektiren sürekli üretim hatları
Özelleştirme Seçenekleri
Çizgitamamen özelleştirilebilirbelirli fabrika alanına, üretim hacmine, ürün geometrisine ve kaplama gereksinimlerine uyacak şekilde.
- Etkili Çalışma Genişliği:Standart 2200 mm konfigürasyonu 600 mm'den 2600 mm'ye kadar tamamen ayarlanabilir
- Toplam Hat Uzunluğu:Konveyör uzunluğu 6 metreden 20+ metreye kadar özelleştirilebilir
- Isıtma Bölgesi Sayısı:Bağımsız olarak kontrol edilen bölgeler 2'den 6'ya kadar özelleştirilebilir
- IR Verici Seçimi:Orta dalga veya uzak kızılötesi yayıcı seçimi
- Konveyör Bant Tipi:Teflon örgülü kayış, paslanmaz çelik örgülü zincir veya özel kayış malzemesi
- Sıcak Hava Sirkülasyon Tasarımı:Özelleştirilebilir hava akışı düzeni (yukarıdan aşağıya, aşağıdan yukarıya veya kombinasyon)
- Egzoz Sistemi Yapılandırması:Sabit veya değişken hızlı egzoz fanları, manuel veya otomatik nem kontrolleri
- Entegrasyon Yeteneği:Yukarı yönlü kaplama ekipmanı ve aşağı yönlü sonlandırma/paketleme sistemleriyle doğrudan entegrasyon
- Güç Kaynağı Yapılandırması:380V/50Hz (standart), 220V/60Hz (Kuzey Amerika), 460V/60Hz veya diğer bölgesel gereksinimler
- Özel Sertifikalar:Uluslararası ihracat uyumluluğu için CE, UL, CSA, EAC sertifikasyon seçenekleri
- Soğutma Bölümü:Ortam veya basınçlı hava soğutma bölgesi uzunluğu ve konfigürasyonu
- Uzaktan İzleme ve Veri Bağlantısı:Gerçek zamanlı performans takibi için isteğe bağlı IoT bağlantısı
- Temiz Oda Entegrasyonu:Tıbbi/farmasötik uygulamalar için paslanmaz çelik yapı ve HEPA filtreli egzoz
Temel Özellikler
- 2,2 Metre Geniş Format Kapasitesi:Büyük kalıplanmış kağıt hamuru ürünlerini ve 2200 mm genişliğe kadar panelleri tek geçişte işler
- Yüksek Hızlı Sürekli Kurutma:Çok bölgeli IR ısıtmayla 30 m/dak'ya varan konveyör hızları
- Hızlı Tepkili Kızılötesi Isıtma:Orta dalga kızılötesi yayıcılar hızlı ısınma süreleri (saniye) sağlar
- Enerji Verimli Çalışma:Geleneksel sıcak hava kurutucularına kıyasla %30'a kadar daha düşük enerji tüketimi
- Üstün Kaplama Kaplaması:İğne deliği, kabarma veya eksik kürlenme gibi yüzey kusurlarını önler
- Düzgün Sıcaklık Dağılımı:Sıcak hava sirkülasyon desteğiyle birleştirilmiş kademeli IR yayıcı dizisi
- Kullanıcı Dostu PLC Kontrolü:Tarif yönetimine sahip sezgisel dokunmatik ekran arayüzü
- Düşük İşletme Maliyeti:Daha az enerji tüketimi ve minimum bakım gereksinimleri
- Kompakt Tünel Tasarımı:Modüler yapı zemin alanı gereksinimlerini azaltır
Destek ve Hizmetler
- Kurulum ve Devreye Alma:Kalibrasyon ve tam hat entegrasyonunu da içeren profesyonel yerinde kurulum desteği
- Operatör Eğitim Programları:Makinenin çalıştırılması ve bakım prosedürlerini kapsayan kapsamlı eğitim
- Teknik Yardım Hattı ve Uzaktan Destek:Telefon, e-posta ve IoT özellikli uzaktan teşhis aracılığıyla 5/24 uzaktan teknik destek
- Önleyici Bakım Planları:Planlanmış inceleme, kalibrasyon ve bileşen değiştirme hizmetleri
- Süreç Optimizasyonu Danışmanlığı:Belirli kaplama formülasyonları için kurutma parametresi optimizasyonu konusunda uzman rehberliği
- Dokümantasyon Paketi:Kullanım kılavuzu ve elektrik şemalarını içeren kapsamlı teknik belgeler
- Yedek Parça Bulunabilirliği:Küresel dağıtım ağı aracılığıyla ömür boyu orijinal yedek parça tedariği
- Uzatılmış Garanti:İsteğe bağlı 24 ay veya 36 ay uzatılmış garanti kapsamı mevcuttur
Paketleme ve Nakliye
- Ambalajlama:Darbeye dayanıklı malzemelerle güçlendirilmiş ihracat ahşap paletleri üzerinde sevk edilen önceden monte edilmiş modüller
- Gönderim Seçenekleri:Deniz taşımacılığı, acil teslimatlar için hava taşımacılığı veya kara taşımacılığı yoluyla dünya çapında nakliye
- Teslimat süresi:Standart konfigürasyonlar için 30 - 45 gün; Özelleştirilmiş konfigürasyonlar için 45 - 60 gün
- Yükleme Limanı:Tam ihracat belgelerinin sağlandığı başlıca Çin limanları
- Yerinde Montaj:1-2 haftalık yerinde montaj ve operasyonel doğrulama ile özel kurulum ekibi
Sıkça Sorulan Sorular
Bu ekipmanla ne tür kaplamalar kurutulabilir?
Bu IR kurutma konveyörü, başta su bazlı bariyer kaplamalar ve kalıplanmış kağıt hamuru uygulamalarında yaygın olarak kullanılan solvent bazlı kaplamalar olmak üzere çok çeşitli kaplama formülasyonlarıyla uyumludur. Orta dalga IR, su moleküllerine olan güçlü ilgisi nedeniyle su bazlı kaplamalar için özellikle etkilidir ve alt tabakaya zarar vermeden nemin etkili bir şekilde uzaklaştırılmasını sağlar.
2,2 metrelik etkin çalışma genişliği nedir? Bu ayarlanabilir mi?
Evet, makine tamamen özelleştirilebilir. Geniş formatlı kalıplanmış kağıt hamuru ürünleri için standart önerilen genişliğimiz 2200 mm iken, 600 mm'den 2600 mm'ye kadar etkili çalışma genişlikleri sunuyoruz. Hat konfigürasyonunun tamamı, belirli ürün boyutlarınızda optimum kurutma homojenliğini sağlayacak şekilde ayarlanır.
Kızılötesi kurutma, kalıplanmış kağıt hamuru kaplamaları için sıcak havayla kurutmayla karşılaştırıldığında nasıldır?
Kızılötesi kurutma, kaplanmış kalıplanmış kağıt hamuru için önemli avantajlar sunar. IR, çevredeki havayı ısıtmadan ısıyı doğrudan kaplanmış yüzeye aktarır, bu da geleneksel sıcak havalı kurutuculara kıyasla %30'a kadar daha düşük enerji tüketimi sağlar. Ayrıca IR daha hızlı yanıt süreleri, daha hassas sıcaklık kontrolü sağlar ve yüzey kusurlarını azaltır.
IR kurutmadan sonra soğutma bölümü gerekli midir?
Evet, çoğu uygulama için bir soğutma bölgesi önerilir. Yüksek sıcaklıktaki kurutma bölgesinden çıktıktan sonra, ısıya bağlı deformasyonu veya hasarı önlemek için kaplama ve alt tabaka yüzeyleri, kullanımdan önce kontrollü soğutma gerektirir. Sistemlerimiz, ortam veya basınçlı hava soğutma seçenekleriyle 1-2 metrelik özelleştirilebilir soğutma bölümleri içerir.
Bu hat otomatik kaplama ekipmanlarına entegre edilebilir mi?
Kesinlikle. Hat, rulo kaplayıcılar, sprey kaplama hatları, perde kaplayıcılar ve otomatik dağıtım sistemleri gibi yukarı akış kaplama ekipmanlarıyla sorunsuz bir şekilde entegre olan modüler bir sistem olarak tasarlanmıştır. Mühendislik ekibimiz tam entegrasyon planlama desteği sağlar.
Tipik enerji tüketimi nedir?
Enerji tüketimi, ısıtma bölgelerinin sayısına, çalışma sıcaklığına, konveyör hızına ve ürün çıkışına bağlı olarak değişir. Entegre sıcak hava sirkülasyonu destek sistemi, ısıtılmış havayı tünel içinde yeniden sirküle ederek enerji kullanımını optimize eder ve egzoz kayıplarını azaltır. Opsiyonel ısı geri kazanım sistemleri enerji maliyetlerini %20'ye kadar azaltabilir.
Garanti süresi nedir?
Standart garanti, devreye alma tarihinden itibaren 12 aydır ve malzeme ve işçilikteki üretim kusurlarını kapsar. Garanti tüm elektrikli, mekanik ve yapısal bileşenleri içerir. Talep üzerine uzatılmış garanti seçenekleri (24 veya 36 ay) mevcuttur.
Makine farklı ürün yüksekliklerini/şekillerini işleyebilir mi?
Evet, ürün yükseklik aralığı standart olarak 80-180mm arasında ayarlanabilmektedir. Daha derin ürünler veya düzensiz şekiller için, karmaşık ürün geometrilerinde eşit kuruma sağlamak amacıyla artırılmış boşluk yüksekliği ve değiştirilmiş IR yayıcı konumu dahil olmak üzere özel ayarlamalar yapılabilir.
