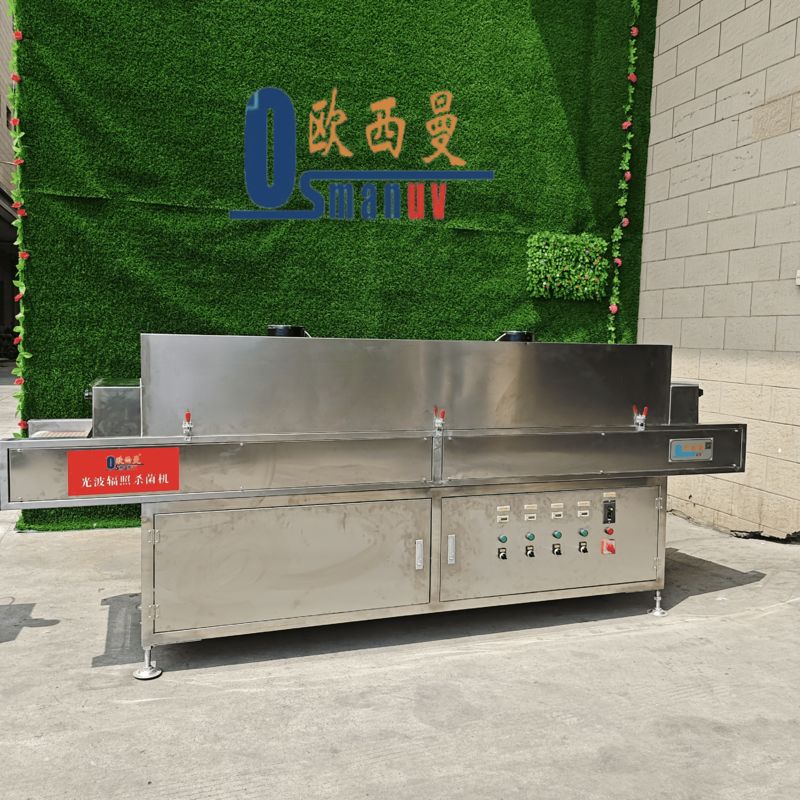

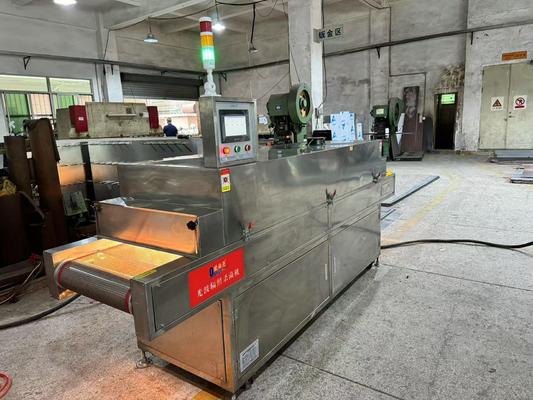

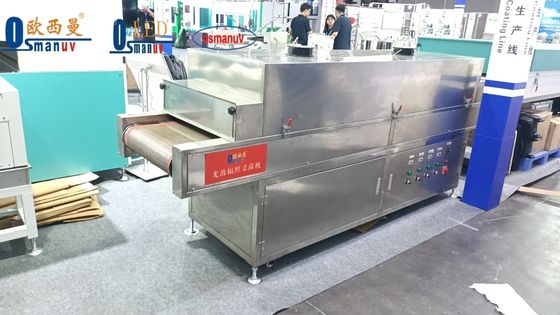

Şeffaf Gıda Ambalaj Hatları İçin Modüler Konveyör Üzeri UV-C Sterilizasyon Modülü
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | OSMANUV |
| Sertifika: | ISO9001 |
| Model numarası: | OSM-SJ-800 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 Takım |
|---|---|
| Fiyat: | Pazarlık edilebilir |
| Ambalaj bilgileri: | AHŞAP KUTU |
| Teslim süresi: | 30 ~ 40 Gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Müzakere |
|
Detay Bilgi |
|||
| Garanti: | 1 Yıl | Dalgaboyu: | 365nm |
|---|---|---|---|
| Kurutma Yolu: | Ultraviyole - iyileştirilebilir | Özellik: | Enerji Tasarrufu |
| lamba ömrü: | 8000 saat | Kauçuk çapı: | 200 mm |
| Kontrol modu: | dijital zamanlayıcı | Soğutma sistemi: | Yerleşik fan soğutma |
| Vurgulamak: | Modüler UV-C sterilizasyon modülü,Konveyöre monte UV ışınlama makinesi,Gıda ambalajları için UV-C sterilizatörü |
||
Ürün Açıklaması
Şeffaf Gıda Paketleme Hatları için Modüler Konveyöre Monte UV-C Sterilizasyon Modülü
Ürüne Genel Bakış
Modüler Konveyöre Monte UV-C Sterilizasyon Modülü, fiziksel alanın kısıtlı olduğu ancak şeffaf ambalaj yüzeylerinde mikrobiyal kontrolün gerekli olduğu paketleme hatları için özel olarak geliştirilmiş, kurulumu kolay, yerden tasarruf sağlayan bir UV dezenfeksiyon çözümüdür.
Üretim Hattı Bileşimi
- Modüler UV Lamba Muhafazası:Entegre yüksek yansıtıcılığa sahip iç kaplamaya sahip, 304 paslanmaz çelikten yapılmış bağımsız, cıvatalı lamba kafası
- Yüksekliği Ayarlanabilir Montaj Çerçevesi:Baş üstü, yan veya konveyör altı konumlandırma için paslanmaz çelik stand veya yan montaj braketleri
- Hızlı Değiştirilebilen UV-C Lamba Kartuşu:Önceden hizalanmış kuvars manşon ve reflektör ile aletsiz lamba değiştirme sistemi

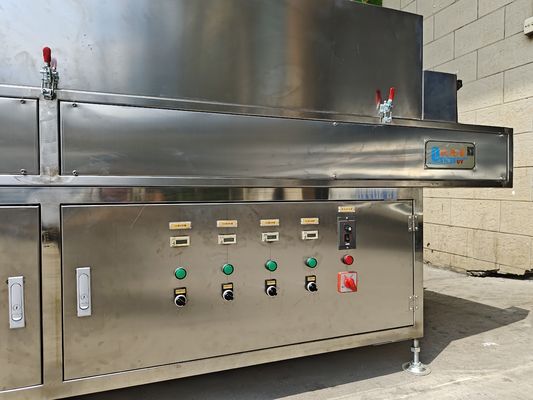

- Harici Kontrol Kutusu:Ayrı IP65 dereceli muhafaza muhafazası elektronik balastlar, PLC, dokunmatik ekranlı HMI ve güvenlik kilidi denetleyicisi
- Şok Emici Konveyör Montaj Sistemi:Orijinal konveyörde değişiklik yapılmadan mevcut konveyör yan raylarına bağlantı için ayarlanabilir kelepçe sistemi
- Güvenlik Işık Perdeleri (Opsiyonel):Operatörler yaklaştığında UV çıkışını otomatik olarak kapatmak için IR çevre koruması
- Uzaktan Başlatma/Durdurma Arayüzü:Mevcut hat kontrol sistemleriyle entegrasyon için kuru kontak bağlantıları
- Kompakt HMI Montaj Kolu:Operatör arayüzünün uygun çalışma yüksekliğinde konumlandırılması için döner kol braketi
Teknik Özellikler
| Parametre | Şartname / Açıklama | Özelleştirme Seçeneği |
|---|---|---|
| Model Tanımı | OSM-UV-MOD Serisi (tamamen özelleştirilebilir) | ✓ |
| Modül Türü | Tek banka, çift banka veya çoklu banka (üst, alt, yan veya kombinasyon) | ✓ |
| Modül Başına Etkin Kapsama Genişliği | 200 - 800 mm (modüler; daha geniş konveyörler için yan yana birden fazla modül) | ✓ |
| Yükseklik Açıklığı Ayarlanabilirliği | 50 - 300 mm (hızlı ayarlı vida mekanizması) | ✓ |
| Modül Başına UV-C Lamba Sayısı | 1 - 4 lamba (banka başına standart 1-2 lamba) | ✓ |
| UV Işık Kaynağı | Düşük basınçlı cıva lambası (253,7 nm) -- FDA 21 CFR 179,39 uyumlu; isteğe bağlı UVC-LED dizisi (265nm/277nm) | ✓ |
| Lamba Başına UV-C Çıkışı | 36 - 72 W UV-C (cıva); LED çipi başına 1 - 5 W (UVC-LED) | ✓ |
| Ürün Düzleminde UV Dozu | 0 - 150+ mJ/cm² (lamba yüksekliği + güç + konveyör hızı ile ayarlanabilir) | -- |
| Konveyör Hızı Uyumluluğu | 0 - 25 m/dak (hız başına doz kontrolü için hız sensörü girişi) | ✓ |
| Mikrobiyal Azaltma | Modül başına 3 - 5 log (%99,9 - %99,999) elde edilebilir (daha yüksek azalma için seri halinde birden fazla modül) | ✓ |
| Lamba Ömrü | 9.000 - 16.000 saat (cıva); >20.000 saat (UVC-LED) | -- |
| Soğutma Yöntemi | Pasif konveksiyon + basınçlı hava (entegre fan) | ✓ |
| Güç Kaynağı | 110V / 220V / 400V, 50Hz/60Hz (fabrikada yapılandırılabilir) | ✓ |
| Modül Başına Kurulu Güç | 0,5 - 3,0 kW (lamba sayısına ve tipine bağlı olarak) | ✓ |
| Güvenlik Özellikleri | Güvenlik kilidi, lamba arızası tespiti, isteğe bağlı ışık perdeleri | ✓ |
| Muhafaza Malzemesi | 304 paslanmaz çelik (standart); 316L (aşındırıcı/yıkanabilir ortamlar için) | ✓ |
| Giriş Koruması (IP Derecelendirmesi) | IP65 (kontrol kutusu), IP66 (lamba muhafazası) -- IP69K yıkama seçeneği | ✓ |
| Kontrol Sistemi | 7″ renkli HMI'lı Mikro PLC, tarif saklama, veri kaydı | ✓ |
| Montaj Tipi | Mevcut konveyör yan raylarına kelepçelenebilir veya cıvatalanabilir; konveyör modifikasyonuna gerek yok | ✓ |
| Modül Boyutları (U×G×Y) | Özelleştirilebilir; tipik tek sıralı modül: 600×300×150 mm | ✓ |
| Sertifikalar | CE sertifikalı, FDA 21 CFR 179.39 uyumluluğu (isteğe bağlı UL) | ✓ |
Uygulamalar
Büyük bir sermaye yatırımı gerektirmeden mevcut paketleme hatlarına UV sterilizasyon kapasitesini yenilemek için idealdir:
- Süt Bardağı ve Tepsi Dolum Hatları:Yoğurt, puding, peynir veya ekşi krema doldurmadan önce fincan/tepsi içlerini sterilize etmek için doğrudan fincan denester beslemesi veya tepsi konveyörü üzerine kurulum.
- İçecek Şişesi ve Kapak Hatları:Kapak kapatmadan önce şişe boyunlarını ve kapaklarını sterilize etmek için şişe durulayıcı beslemesi, kapak oluğu veya kapaklayıcı beslemesi üzerine montaj.
- Hazır Yemek Tepsisi Hatları:Soğutulmuş veya dondurulmuş hazır yemeklerin yerleştirilmesinden önce mikrodalgaya uygun tepsi boşluklarını sterilize etmek için tepsi konveyörü üzerinde tek veya çift modül.
- Taze Ürün Kapaklı Hatları:Meyve sepetlerini ve havalandırmalı tepsileri meyveler, kiraz domatesler veya diğer taze ürünlerle doldurmadan önce sterilize etmek için kapaklı indeksleme konveyörüne baş üstü montaj.
- Et ve Kümes Hayvanları Tepsi Hatları:Taze et, kümes hayvanları veya deniz ürünleri porsiyonlarının yerleştirilmesinden önce köpük tepsilerin veya plastik tepsilerin sterilizasyonu.
- Farmasötik Blister Hatları:Isı veya nem oluşturmadan tablet kabarcık boşluklarının ve kapak folyo yüzeylerinin ön dolum sterilizasyonu.
- Akış Paketi ve Kese Hatları:Tüketime hazır poşet yüzeylerindeki dış kontaminasyonu ortadan kaldırmak için film ağının şekillendirmeden önce veya kapatmadan sonra yüzey sterilizasyonu.
- Fırın Paketleme Hatları:Ürünle temas etmeden önce UV işlemiyle ekmek poşetleri, kurabiye tepsileri ve kraker akış paketlerinde küf oluşumunun önlenmesi.
Özelleştirme Seçenekleri
Modüler UV sterilizasyon sistemison derece özelleştirilebilirbelirli paketleme boyutları, hat hızları, mevcut montaj alanı ve bütçe kısıtlamaları için.
- Modül Yapılandırması:Tam 360° kapsama için tek sıralı (yalnızca üst veya yalnızca alt), çift sıralı (çift taraflı tedavi için üst+alt), L şekilli (üst+yan) veya çoklu modül dizileri arasından seçim yapın.
- Etkili Genişlik:Her modül 200-800 mm'yi kapsar. Daha geniş konveyörler için birden fazla modül yan yana veya kademeli olarak monte edilerek boşluksuz tam genişlikte kapsama elde edilebilir.
- Montaj Stili:Mevcut yan raylara kelepçelenebilir (konveyör modifikasyonu yoktur), daha kalıcı bağlantı için konveyör çerçevesine cıvatalanabilir, yükseltilmiş konveyörler için tesis yapısından baş üstü süspansiyon veya geçici veya mobil uygulamalar için kilitleme tekerlekleri olan portatif zemin standı.
- Lamba Tipi:Cıva lambaları (standart düşük maliyetli veya yüksek çıkışlı amalgam) veya UVC-LED (cıva içermez, anında açılır, daha uzun ömürlü, daha yüksek başlangıç maliyeti). Ultra yüksek tepe yoğunluğu gereksinimleri için darbeli UV lamba seçeneği mevcuttur.
- Güvenlik Özellikleri:Temel kilitleme ve manuel sıfırlama; operatör yaklaştığında otomatik kapanma özelliğine sahip gelişmiş ışık perdeleri; Tesis güvenlik sistemine uzaktan acil durdurma bağlantısı.
- Entegrasyon Seviyesi:Dokunmatik ekran kontrolü ile bağımsız (operatör başlatma/durdurma); Uzaktan başlatma/durdurma ve hat kontrolörüne durum geri bildirimi ile PLC entegreli; Hat hızı takibi ve kodlayıcı girişi yoluyla hız başına doz ayarı ile tamamen entegredir.
- Muhafaza Malzemesi:Standart kuru ortamlar için 304 paslanmaz çelik; Yüksek nem, yüksek tuz veya aşındırıcı kimyasallarla yıkanan alanlar için 316L.
- Özel Gerilimler:Tesisinizin voltajına (110V, 208V, 220V, 400V, 480V, 50Hz veya 60Hz) uyacak şekilde fabrikada yapılandırılmıştır; yükseltici/aşağı transformatörlere gerek yoktur.
- Kontrol Kutusunun Yerleştirilmesi:Duvara montaj (zemin alanından tasarruf sağlar), zemin standı (esnek konumlandırma) veya mevcut kontrol kabinine entegre edilebilir.
- Işık Geçirmez Tünel Uzantısı:Tam kapatmanın mümkün olmadığı açık konveyör uygulamaları için giriş/çıkış ışık perdeleri veya bölme tünelleri ekleyin.
Temel Özellikler
- Cıvatalı Kurulum, Sıfır Konveyör Değişikliği:Kelepçeli montaj braketleri mevcut konveyör yan raylarına bir saatten kısa sürede takılır; herhangi bir delme, kaynaklama veya konveyörde kalıcı değişiklik gerektirmez.
- Kompakt, Yerden Tasarruf Sağlayan Tasarım:Modül, mevcut konveyörün ötesinde sıfır ilave zemin alanı kaplar. Kontrol kutusu duvara monte edilebilir, böylece yürüyüş yolları temiz kalır ve tesis düzeni değişmez.
- Aletsiz Hızlı Lamba Değiştirme:Patentli kartuş tarzı lamba tutucusu, lambanın alet gerektirmeden 90 saniyeden kısa sürede değiştirilmesine olanak tanır.
- Ayarlanabilir Yükseklik Konumlandırması:Hızlı ayarlanabilen vida mekanizması, ürün yüzeyindeki UV yoğunluğunu kontrol etmek için lamba başlığının yükseltilip alçaltılmasına olanak tanır.
- Ek Konveyör Motoru Gereksinimi Yok:Ayrı bir senkronizasyona veya ek konveyör tahrikine gerek yoktur; ünite, mevcut konveyör üzerinde mevcut hızda hareket eden ürünleri basitçe işler.
- Modüller Eklenerek Ölçeklenebilir:Tek bir modülle başlayın ve üretim hacmi arttıkça veya yeni paketleme hatları kapsam gerektirdiğinde ek modüller ekleyin.
- Kimyasalsız, Kalıntısız Sterilizasyon:Kimyasal dezenfektanları, bunların maliyetlerini ve depolama tehlikelerini, su tüketimini ve atık su arıtımını ortadan kaldırır.
- Soğuk Proses, Paketleme Isının Hasarı Yok:Isıl olmayan işlem, ince filmler, köpük tepsiler ve kaplamalı kartonlar dahil olmak üzere ısıya duyarlı ambalaj malzemelerini etkilemez.
- FDA 21 CFR 179,39 Uyumlu:Doldurmadan önce uygulandığında doğrudan gıdayla temas eden yüzeyler için mevzuata uygundur.
- Düşük Bakım ve Düşük İşletme Maliyeti:Minimum enerji tüketimi, uzun lamba ömrü ve kimyasal sarf malzemesi olmaması. Yıllık işletme maliyeti genellikle eşdeğer kimyasal dezenfektan program maliyetinin %1'inden azdır.
- Mevcut Hat Kontrolünden Bağımsız:Kendi HMI'sı ile bağımsız bir güvenlik sistemi olarak çalışır veya uzaktan izleme ve reçete yönetimi için mevcut hat PLC'sine entegre olur.
- Sağlam Paslanmaz Çelik Yapı:Dahili elektronikleri nem ve toz girişinden koruyan, kapalı hücreli silikon contalı 304 paslanmaz çelik muhafazalar. Gıda tesislerinin yıkandığı ortamlara uygun IP66 dereceli lamba muhafazası.
Destek ve Hizmetler
- Yerinde Konveyör Değerlendirmesi ve Fizibilite Çalışması:Teknisyenlerimiz konveyörü değerlendirmek, mevcut açıklığı ölçmek ve maksimum mikrobiyal azalma için en uygun modül yerleşimini belirlemek için tesisinizi ziyaret edecek.
- Kurulum ve Devreye Alma:Montaj braketi montajı, elektrik bağlantısı, güvenlik kilidi kurulumu ve sistem kalibrasyonunu içeren komple kurulum hizmeti - genellikle tek vardiyada tamamlanır.
- Operatör ve Bakım Eğitimi:Lamba değişimi, temizleme prosedürleri, güvenlik kilidi testi ve arıza teşhisini kapsayan bir günlük yerinde eğitim.
- Elektrik Güvenliği Kurulum Öncesi Kontrolü:Elektrik besleme gereksinimlerinin, topraklama bütünlüğünün ve mevcut makine koruma sistemleriyle güvenlik kilidi uyumluluğunun doğrulanması.
- Uzaktan Teknik Destek:Standart 4 saatlik yanıt süresiyle telefon, e-posta ve video destekli sorun giderme.
- Önleyici Bakım Programları:Yılda iki veya üç ayda bir lamba çıkışı kalibrasyonu, kuvars kovan temizliği, balast elektrik testi ve tahrik sistemi kontrolleri.
- Yedek Parça Bulunabilirliği:Orijinal yedek lambalar, kuvars kılıflar, balastlar ve güvenlik anahtarları anında gönderilir.
- Doğrulama Desteği:UV doz haritalaması, biyo-gösterge doğrulama çalışmaları ve HACCP/FSMA dokümantasyonu konusunda yardım.
Paketleme ve Nakliye
- Ambalajlama:Özel köpük kaplı kartonda paketlenmiş komple modül; korozyona karşı korumalı ayrı kartonda kontrol kutusu; ayrı şok korumalı tüplerdeki lambalar. Tamamı çift duvarlı oluklu kartonlar veya kontrplak kasalar içerisinde ihracat ambalajlıdır.
- Gönderim Seçenekleri:Dünya çapında ekspres kurye (3 - 7 gün), acil teslimatlar için hava taşımacılığı, tam seri siparişler için deniz taşımacılığı (LCL/konteyner).
- Teslimat süresi:Standart tek modül konfigürasyonları için 14 - 21 gün; Çoklu veya özelleştirilmiş modüller için 21 - 35 gün.
- Yükleme Limanı/Nakliye Seçenekleri:Çoğu bölge için kapıdan kapıya ekspres; Büyük Çin limanlarından deniz taşımacılığı.
- Belgeler:Ticari fatura, paketleme listesi, CE uygunluk belgesi, FDA 21 CFR 179.39 uyumluluk mektubu.
Sıkça Sorulan Sorular
S: Bu modülün mevcut konveyörüme sığıp sığamayacağını nasıl bileceğim?
C: Uygulama mühendisliği ekibimiz ücretsiz değerlendirme sağlar. Sadece üç ölçüme ihtiyacımız var: Konveyör bandı/çerçeve genişliği, konveyör üzerindeki yükseklik açıklığı ve yan raydan en yakın engele olan mesafe. Karmaşık kurulumlar için saha ziyaretleri veya görüntülü arama destekli ölçümler sunuyoruz.
S: Modülü kendim kurabilir miyim, yoksa profesyonel kurulum gerekli mi?
C: Modül, kalifiye elektrik ve bakım personeli için basit Kendin Yap kurulumu için tasarlanmıştır. Adım adım kurulum kılavuzu sunuyoruz. Ancak ücretli kurulum hizmetimiz tam güvenlik doğrulaması, UV yoğunluk haritalaması ve kontrol sistemi entegrasyonunu sağlar.
S: Konveyör genişliğim için kaç tane lamba modülüne ihtiyacım var?
C: Her modül 200-800 mm'lik etkin genişliği kapsar. 600 mm genişliğindeki bir konveyör için genellikle bir modül yeterlidir. Daha geniş konveyörler için birden fazla modül yan yana monte edilebilir. Ücretsiz fizibilite değerlendirmemiz tam modül sayısını belirleyecektir.
S: UV ışığı taşıma bandıma zarar verir mi?
C: Çoğu standart konveyör bandı (PVC, PU, paslanmaz çelik ağ, modüler plastik) çok yüksek UV-C direncine sahiptir. Ancak kauçuk kayışlar ve bazı özel kayışlarda yüzey bozulması yaşanabilir. Bant malzemesi uyumluluğunu kurulum öncesi değerlendirmemizin bir parçası olarak dahil ediyoruz ve hassas bantlar için koruma plakaları sağlıyoruz.
S: Kimyasal dezenfektanlarla karşılaştırıldığında modüler bir UV sisteminin geri ödeme süresi nedir?
C: Kimyasal satın alma maliyetlerinin anında ortadan kaldırılması, kimyasal depolama ve taşıma gereksinimlerinin ortadan kaldırılması, durulama suyu ve atık su arıtma maliyetlerinin ortadan kaldırılması ve bozulmaya bağlı ürün iadelerinin azaltılması nedeniyle yatırım getirisi genellikle 6-12 ayda elde edilir. Modüler sistemin düşük sermaye maliyeti ve minimum kurulum gideri, geri ödeme sürelerini daha da kısaltır.
S: Lambaların ne sıklıkla değiştirilmesi gerekiyor?
C: Yüksek çıkışlı amalgam lambalar 12.000-16.000 saate ulaşır (12 saatlik günlük vardiyalarda 3-4 yıl sürekli çalışma). HMI, kalan lamba ömrü saatlerini görüntüler ve bir değiştirme hatırlatıcısını tetikler. Lamba değişiminde kesinti süresini en aza indirmek için yedek lambaların tamamını stoklamanızı öneririz.
