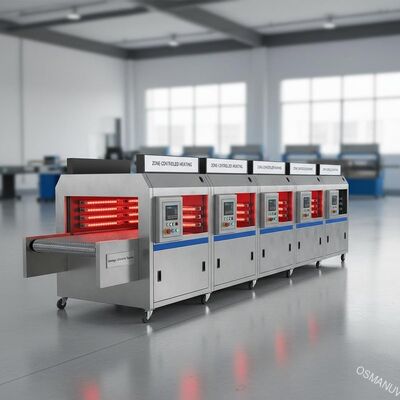

Enerji-elektrik IR Kurutma Tüneli. Sıcaklığa Duyarlı Substratlar için Bölge Kontrollü Isıtma.
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | OSMANUV |
| Sertifika: | ISO9001 |
| Model numarası: | Şartname |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 Takım |
|---|---|
| Fiyat: | Pazarlık edilebilir |
| Ambalaj bilgileri: | Ahşap ambalajı |
| Teslim süresi: | 8.000 saat |
| Ödeme koşulları: | T/T |
| Yetenek temini: | müzakere |
|
Detay Bilgi |
|||
| Isıtma Modu: | kızılötesi ısıtma | Yükseklik: | 1300mm |
|---|---|---|---|
| Renk: | beyaz ve yeşil | WDS'yi destekler: | ayarlanabilir, 1-8m/dak |
| Bakım gereksinimi: | Kolay erişilebilen parçalarla düşük bakım gereksinimi | Makine boyutları: | Modele Göre Özelleştirilebilir |
| iş masası: | Yüzer | Isıtma süresi: | 0-999S |
Ürün Açıklaması
Enerji-elektrik IR Kurutma Tüneli. Sıcaklığa Duyarlı Substratlar için Bölge Kontrollü Isıtma.
Ürün Genel Görünümü
Bu endüstriyel kızılötesi kurutma hattı, çevresindeki havayı ısıtmadan enerjiyi kaplı veya basılı substratlara hızlı bir şekilde aktarmak için orta dalga veya kısa dalga IR yayıcıları kullanır.Geleneksel sıcak hava fırınlarıyla karşılaştırıldığında kurutma süreleri %50 ila %80 azaltılırModüler tasarım, mevcut baskı, kaplama veya laminatör hatlarına entegre olmayı sağlar.Özelleştirilebilir emitör tipi, bölge uzunluğu, lamba gücü yoğunluğu ve soğutma yöntemiFarklı substratlar (kağıt, film, metal, ahşap, tekstil veya cam) için kullanılabilir.
Teknik özellikler
| Parametreler | Değer / Aralık |
|---|---|
| IR dalga boyu | Kısa dalga (0,8-1,4 μm) veya Orta dalga (1,4-3,0 μm) - özelleştirilebilir |
| Emitör tipi | Kuvars tüp, karbon filament veya seramik (özelleştirilebilir) |
| Bölge başına güç yoğunluğu | 20 - 150 kW/m2 (düzenlenebilir) |
| Toplam kurulu güç | 10 kW - 500 kW (modüler) |
| Kurutma genişliği | 300 mm - 3000 mm (özelleştirilebilir) |
| Substrat kalınlığı aralığı | 0.01 mm (film) - 50 mm (karton) |
| Hat hızı | 1 - 200 m/min (kaplama ve kurutma uzunluğuna bağlı olarak) |
| Kurutma sıcaklığı (substrat yüzeyi) | 40°C - 300°C (kapalı döngü kontrolü) |
| Sıcaklık eşitliği | ±3°C tam genişliğinde |
| Bölge sayısı | 1 - 12 bölge (bağımsız güç kontrolü) |
| Soğutma yöntemi | Çevre havası, zorlu hava veya su soğutmalı soğutma ruloları |
| Güç kaynağı | 380V - 480V / 50/60Hz / 3 fazlı |
| Egzoz hava akışı | 500 - 8000 m3/h (özelleştirilebilir) |
Başvurular
- Baskı endüstrisi- Kağıt, film, folyo üzerindeki çözücü bazlı, su bazlı, UV mürekkepler
- Kaplama hatları- lak, laker, primer, ahşap, metal, plastik üzerine yapıştırıcı
- Tekstil kurutma- pigment baskı, reçine bitirme, ekran baskı sertleştirme
- Elektronik- Lehim maskesinin kurutulması, uyumlu kaplamaların sertleştirilmesi
- Paketleme- Laminasyon yapışkan kurutma, karton kaplama
- Otomotiv parçaları- Primer patlaması, üst tabaka kurutma
- Kumaşlar ve cam lifler- Bağlayıcı sertleştirme, nem giderme
- Ahşap bitirme- panellerin veya profillerin lekelenmesi, mühürlenmesi, üst tabaka kurutması
Kişiselleştirme Seçenekleri
- IR dalga boyu seçimi- kısa dalga (hızlı ısıtıcı, kalın kaplamalar) veya orta dalga (yumuşak, derin nüfuz)
- Bölge uzunluğu ve numarası- 0,5 metrelik düzeltme kurutma makinelerinden 20 metrelik çok bölgeli tünellere
- Emitör düzeni- yatay (kağıt), dikey (kağıt) veya açılı (3D parçalar)
- Soğutma sistemi- çevre, zorlu hava, soğutma rulo veya su ceket
- Patlama geçirmez tasarım- çözücü açısından zengin ortamlar için (ATEX/CSA isteğe bağlı)
- Hava temizleme sistemi- yayıcılardaki toz/kondansasyonun önlenmesi için
- Isı geri kazanma ünitesi- egzoz ısısını geri akım öncesi süreçlere dönüştürür
- Profil kontrolü- Eşsiz kaplama kalınlığı için kenardan kenara güç bölgesi
- Birleştirme- Yazıcılar, kaplama makineleri, laminatörler veya kesicilerle (özelleştirilebilir arayüz)
- Substrat izleme- Genişlik ve hız telafi (sensör geri bildirimi)
Temel Özellikler
✅50-80% daha hızlı kurutmavs. geleneksel konveksiyon fırınları
✅Enerji verimli- çevre havasına değil substratına yönlendirilmiş enerji (% 50'ye kadar tasarruf)
✅Kompakt ayak izi- Sıcak hava tünelinin 1/3 ila 1/2 uzunluğu
✅Anlık açma / kapatma- ısıtma veya soğutma süresi yok
✅Hava türbülansı yok.- hafif ağlar için idealdir (film, kumaş)
✅Bölge güç bağımsız kontrolü- değişken kaplama ağırlıkları için mükemmel
✅Sıcak bölge içinde hareketli parça yok- düşük bakım
✅Sıcaklığa duyarlı substratlar için uygundur- pirometre geri bildirimi ile orta dalga IR yanmayı önler
✅Güvenli çalışma- lamba kırılma tespiti, aşırı sıcaklık kesimi, duman çekme bağlantısı
Destek ve Hizmetler
- Serbest kurutma testi- IR kurutma eğrisi ve enerji tüketimi raporu için kaplı altyapı numunelerini gönderin
- Yerel hat denetimi- akım kurutma verimliliğini ölçmek ve IR'yi yeniden düzenlemeyi önermek
- Kurulum ve devreye girme- IR uygulama mühendisleri tarafından
- Operatör eğitimi- güç ayarlama, bölge dengeleme, lamba değiştirme
- 24/7 uzaktan teşhis- PLC erişimi VPN üzerinden
- Yedek parçaların kullanılabilirliği- lambalar (10.000+ saat), reflektörler, SSR modülleri
- Yıllık performans kontrolü- Pirometrenin ve güç kontrol cihazının yeniden kalibrasyonu
Ambalaj ve Nakliye
- Standart ambalaj: Çekim kaplamaları, kontrol dolabı ve lambalar için ahşap kasalar
- Denizcilik: FOB veya CIF (20ft veya 40ft HC konteyneri, tünelin uzunluğuna bağlı olarak)
- İlerleme süresi: Standart modeller için 30-45 gün, tamamen özelleştirilmiş sistemler için 50-70 gün
- Belgeler dahil: Kullanım kılavuzu, lamba kablolama şeması, CE/EAC sertifikası (gerektiğinde), yedek parça listesi
- Kargo limanıŞangay / Ningbo / Shenzhen (özelleştirilebilir)
Sıkça Sorulan Sorular
S1: Kurutma için kısa dalga ve orta dalga IR arasındaki fark nedir?
A:Kısa dalga (0,8-1,4 μm)yüzeyi anında ısıtır. İnce kaplamalar, yüksek hat hızı ve su tabanlı sistemler için idealdir.Orta dalga (1.4-3.0 μm)Daha derinlere nüfuz eder - kalın kaplamalar, yapıştırıcılar ve ısıya duyarlı substratlar için daha iyidir.özelleştirilebilirMalzemelerinize dayanarak.
S2: Mevcut sıcak hava kurutma hattıma IR kurutucu eklenebilir mi?
A: Evet. Birçok müşteri IR'yi birÖn kurutma (flash-off)Sıcak hava fırınından önce, toplam uzunluğu azaltır.özelleştirilebilir- Montaj destekleri ve kontrol entegrasyonu sağlıyoruz.
S3: Mevcut gazlı sıcak hava kurutma makinemle karşılaştırıldığında ne kadar enerji tasarrufu sağlayabilirim?
A: Tipik olarak 30-50%. IR, büyük havalılıkları ısıtmadan enerjiyi doğrudan altyapıya aktarır.Ücretsiz testmalzemelerinizle tam tasarruf sağlıyor.
