Kalite Serigrafi ve Mürekkepler için Endüstriyel IR Kurutma Tüneli – Özelleştirilebilir Bant Genişliği (400-2000mm) ve Isıtma Bölgeleri fabrika
<
Kalite Serigrafi ve Mürekkepler için Endüstriyel IR Kurutma Tüneli – Özelleştirilebilir Bant Genişliği (400-2000mm) ve Isıtma Bölgeleri fabrika
Kalite Serigrafi ve Mürekkepler için Endüstriyel IR Kurutma Tüneli – Özelleştirilebilir Bant Genişliği (400-2000mm) ve Isıtma Bölgeleri fabrika
Kalite Serigrafi ve Mürekkepler için Endüstriyel IR Kurutma Tüneli – Özelleştirilebilir Bant Genişliği (400-2000mm) ve Isıtma Bölgeleri fabrika
Kalite Serigrafi ve Mürekkepler için Endüstriyel IR Kurutma Tüneli – Özelleştirilebilir Bant Genişliği (400-2000mm) ve Isıtma Bölgeleri fabrika
>

Serigrafi ve Mürekkepler için Endüstriyel IR Kurutma Tüneli – Özelleştirilebilir Bant Genişliği (400-2000mm) ve Isıtma Bölgeleri

Serigrafi ve Mürekkepler için Endüstriyel IR Kurutma Tüneli – Özelleştirilebilir Bant Genişliği (400-2000mm) ve Isıtma Bölgeleri
Serigrafi ve Mürekkepler için Endüstriyel IR Kurutma Tüneli Özelleştirilebilir Bant Genişliği (400-2000mm) ve Isıtma Bölgeleri Ürüne Genel Bakış Buözelleştirilebilir IR kurutma hattıçeşitli alt tabakalar üzerindeki kaplamaların, mürekkeplerin ve yapıştırıcıların verimli bir şekilde kurutulması ve k...
Place of Origin:Çin
Brand Name:OSMANUV
Certification:ISO9001
Model Number:Şartname
Minimum Order Quantity:1 Takım
Price:Pazarlık edilebilir
Product Custom Attributes
Vurgulamak

Industrial IR drying tunnel for screen printing

,

Customizable belt width infrared drying machine

,

Infrared drying tunnel with multiple heating zones

Hız:
Ayarlanabilir balya
Konveyör Tipi:
Örgü kuşağı veya silindir konveyör
iş masası:
Yüzer
Bakım gereksinimi:
Kolay erişilebilen parçalarla düşük bakım gereksinimi
Gerilim:
220V
Vakum derecesi:
Elektrik
Güç:
2000W
Etkili tesviye genişliği:
1320mm
Product Description

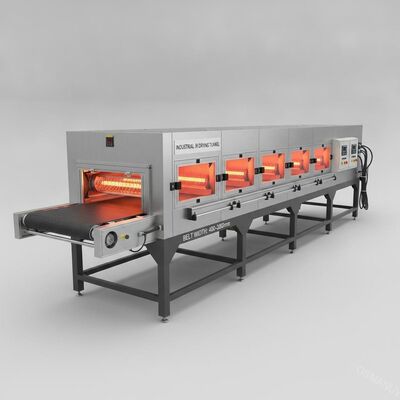

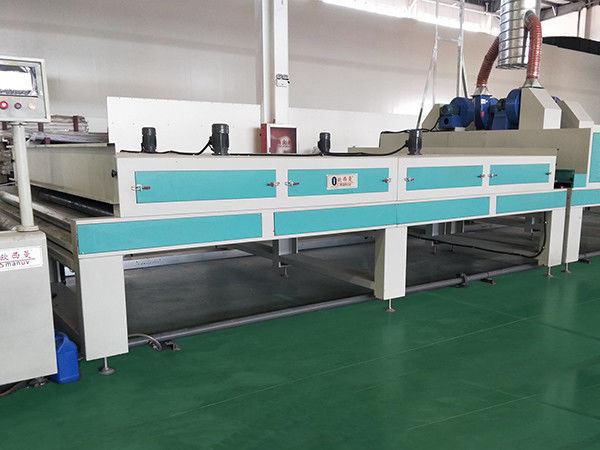

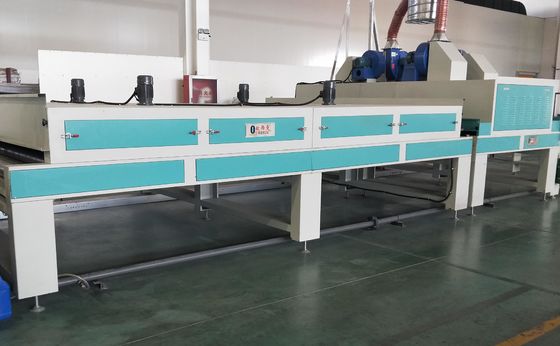

Serigrafi ve Mürekkepler için Endüstriyel IR Kurutma Tüneli
Özelleştirilebilir Bant Genişliği (400-2000mm) ve Isıtma Bölgeleri
Ürüne Genel Bakış
Buözelleştirilebilir IR kurutma hattıçeşitli alt tabakalar üzerindeki kaplamaların, mürekkeplerin ve yapıştırıcıların verimli bir şekilde kurutulması ve kürlenmesi için orta dalga veya uzak kızılötesi ısıtma teknolojisini kullanan endüstriyel tünel tipi bir kurutma sistemidir. Mevcutstandart serigrafi kurutma,yüksek sıcaklıkta cam işleme, Vehassas elektronik kürlemekonfigürasyonlar.
Sistemtamamen özelleştirilebilirbant genişliği, ısıtma uzunluğu, ısıtma bölgesi sayısı, sıcaklık aralığı ve otomasyon seviyesi. Geleneksel sıcak havayla kurutmanın aksine, IR ısıtma, çevredeki havayı ısıtmadan enerjiyi doğrudan ürün yüzeyine aktarır ve sonuçtadaha hızlı kuruma süreleri,daha düşük enerji tüketimi, Veazaltılmış zemin alanı gereksinimleri.
Bu IR kurutma hattı, serigrafi, tampon baskı ve sprey kaplama sonrasında solvent bazlı ve su bazlı mürekkeplerin kurutulmasının yanı sıra yapıştırıcıların kürlenmesi, cam/seramik üzerindeki kaplamaların kurutulması ve optik filmlerin ve elektronik bileşenlerin işlenmesi için idealdir.
Çalışma Prensibi
Isıtma tüplerinden gelen kızılötesi radyasyon kaplamaya/yüzeye nüfuz ederek hızlı solvent buharlaşmasına veya çapraz bağlanma polimerizasyonuna (UV/termal kürleme için) neden olur. Opsiyonel sıcak hava sirkülasyonu, hazne içindeki sıcaklık homojenliğini ±2°C'ye kadar artırır.
Teknik Parametreler
Parametre Standart IR Kurutma Tüneli Yüksek Sıcaklık Cam Hattı Hassas Elektronik Sistem
Bant genişliği (özelleştirilebilir) 400 - 2000mm 800 - 2200mm 300 - 1200mm
Toplam tünel uzunluğu (özelleştirilebilir) 2 - 20m 5 - 28m 2 - 8m
Isıtma bölgesi uzunluğu (özelleştirilebilir) 1,5 - 12m 6 - 15m 1 - 5 m
Isıtma gücü (özelleştirilebilir) 9 - 80 kW 20 - 200 kW 3 - 30 kW
Maksimum sıcaklık 80 - 220°C 650°C'ye kadar 200°C'ye kadar
Sıcaklık bütünlüğü ±5°C ±2°C ±2°C (dolaşımlı)
Konveyör hızı (özelleştirilebilir) 0 - 15 m/dak 0 - 10 m/dak 0 - 20 m/dak
Kemer malzemesi (özelleştirilebilir) Teflon ağ / Makaralı zincir Paslanmaz çelik hasır / Seramik rulo PTFE / Silikon / Anti-statik
Maksimum ürün yüksekliği 50 - 200mm 500 mm'ye kadar 10 - 150mm
Soğutma yöntemi Basınçlı hava / Ortam Su soğutmalı / Basınçlı hava Basınçlı hava / Ortam
Kontrol sistemi Dijital PID / PLC isteğe bağlı PLC + Dokunmatik Ekran PLC + HMI (7")
Güç kaynağı 220V / 380V, 50/60Hz 380V, 50/60Hz, 3 fazlı 220V / 380V, 50/60Hz
Tipik uygulama Serigrafi, tampon baskı Cam şişeler, seramikler, metal kaplama Optik filmler, elektronik, PCB
Uygulamalar
  • Serigrafi endüstrisi:Kağıt, film, tekstil ve sert alt tabakalar üzerinde solvent bazlı ve su bazlı mürekkeplerin kurutulması
  • Cam ve seramik:Cam şişeler, kavanozlar, bardaklar, seramik fayanslar üzerindeki kaplamaların kurutulması/kürlenmesi
  • Elektronik:PCB'ler ve bileşenler üzerindeki koruyucu kaplamaların, lehim maskesinin, kapsülleme yapıştırıcılarının kurutulması
  • Optik filmler:PET, PC, PMMA filmlerinde fonksiyonel kaplamaların kurutulması (rulodan ruloya uyumlu)
  • Otomotiv parçaları:Plastik/metal bileşenler üzerinde kürlenen astarlar, boyalar ve yapıştırıcılar
  • Ambalajlama:Kartonlar, etiketler ve esnek ambalajlar üzerindeki mürekkeplerin ve verniklerin kurutulması
  • Tekstil ve kumaş:Giysiler ve teknik tekstiller üzerindeki baskılı desen ve kaplamaların kurutulması
  • Ağaç işleri:Mühendislik panelleri üzerinde UV/su bazlı astarların ve son katların kurutulması
Özelleştirme Seçenekleri
Bu IR kurutma hattıson derece özelleştirilebilirözel üretim gereksinimlerinizi karşılamak için:
  • Bant genişliği ve uzunluğu:300 mm'den 2200 mm genişliğe kadar özelleştirilebilir, toplam uzunluk 2-28 metre
  • Isıtma konfigürasyonu:Isıtma bölgelerinin sayısı (1-6 veya daha fazla), bölüm başına bölge uzunluğu
  • Isıtma türü:Yalnızca IR / IR + sıcak hava sirkülasyonu / IR + UV birleşimi
  • Sıcaklık aralığı:220°C'ye kadar standart / 650°C'ye kadar yüksek sıcaklık
  • IR lamba tipi:Orta dalga (standart) / Hızlı tepki / Çift tüp / Karbon fiber
  • Konveyör bandı:Teflon ağ, paslanmaz çelik ağ, makaralı zincir, kemer üzerine bant, silikon kaplı
  • Soğutma bölümü:Basınçlı hava, su soğutmalı, genişletilmiş ortam soğutması
  • Duman egzozu:Damper kontrollü tek/çoklu egzoz portları
  • Kontrol sistemi:PID dijital kontrolör / PLC + HMI dokunmatik ekran / Uzaktan IoT izleme
  • Temiz oda uyumluluğu:Tamamen paslanmaz çelik iç kısımla tozsuz tasarım (Sınıf 10000-100000)
  • Yükleme/boşaltma:Manuel / otomatik aktarım / robotik entegrasyon
  • İnert atmosfer:Oksidasyona duyarlı ürünler için nitrojen temizleme
  • Renk/kaplama:Dış paneller için RAL renk kodu özelleştirmesi
Temel Özellikler
  • Hızlı kuruma:IR doğrudan ısıtma, geleneksel konveksiyonlu fırınlara kıyasla kuruma süresini önemli ölçüde azaltır
  • Enerji verimli:Daha düşük güç tüketimi - ısı çevredeki havaya değil doğrudan ürüne aktarılır
  • Hassas sıcaklık kontrolü:±2°C'ye kadar sıcaklık düzgünlüğü ile PID/SSR kontrolü
  • Kompakt ayak izi:Uzun konveksiyonlu kurutuculara kıyasla daha az zemin alanı gerektirir
  • Modüler tasarım:Üretim ihtiyaçları geliştikçe genişletilmesi veya yeniden yapılandırılması kolaydır
  • Düzgün kayış gerginliği:Kemer kılavuzu/takip sistemi gezinmeyi önler ve dengeli taşıma sağlar
  • Güvenlik koruması:Aşırı sıcaklık alarmı, acil durdurma, güç fazının ters çevrilmesi koruması, kaçak devre kesici
  • Kolay bakım:Isıtma elemanlarına ve kayışa kolay erişim için menteşeli yan kapılar veya kaldırılabilir başlık
  • Düşük bakım:Yalıtımlı yataklar, kendinden yağlamalı tahrik zinciri, çabuk açılan kayış bağlantısı
  • Çoklu kayış seçenekleri:Teflon ağ, paslanmaz çelik veya makaralı konveyör konfigürasyonlarıyla uyumludur
Destek ve Hizmetler
  • Ücretsiz süreç danışmanlığı:Malzeme kurutma gereksinimlerinizi analiz edin ve en uygun konfigürasyonu önerin
  • Malzeme testi:Tesisimizde veya mobil ünite ile ücretsiz numune kurutma testi
  • Yerinde kurulum:Özelleştirilebilir kurulum ve devreye alma paketleri için mevcuttur
  • Operatör eğitimi:Satın alma işlemine dahildir - yerinde veya video eğitimi
  • Uzaktan destek:7/24 görüntülü görüşme ve telefonla teknik destek
  • Garanti:Tüm bileşenlerde 12 ay (sarf malzemesi olmayan)
  • Yedek parça:Bölgesel depolardan (Asya, Avrupa, Amerika) hızlı teslimat
  • Bakım hizmeti:Önleyici bakım sözleşmeleri mevcut
  • Belgeler:Tam kullanım kılavuzu, elektrik şemaları, parça listesi ve yazılım yedeklemesi dahildir
Paketleme ve Nakliye
Ambalaj:
  • Metal parçalar için pas önleyici film
  • Kontrol kabini ve kırılgan bileşenler için güçlendirilmiş kontrplak kasa
  • Ana gövde için streç sarma + köşe koruması
  • Neme duyarlı elektrikli parçalar için kurutucu torbalar
Nakliye yöntemi:FOB Şangay / CIF deniz, hava veya demiryolu ile
Kurşun zamanı:
  • Standart modeller: Sipariş onayından sonra 15-25 gün
  • Özel konfigürasyonlar: 30-45 gün (büyük yüksek sıcaklık hatları için daha uzun)
Nakliye belgeleri:Ticari fatura, çeki listesi, konşimento, CE beyanı (varsa)
Özelleştirilebilir:İhracat kasası, özel etiketleme ve hedef bağlantı noktası belgeleri mevcuttur
Sıkça Sorulan Sorular
S1: IR kurutma ile sıcak havayla kurutma arasındaki fark nedir?
C: IR kurutma, çevredeki havayı ısıtmadan kaplama/ürün yüzeyini doğrudan ısıtmak için kızılötesi radyasyon kullanır;daha hızlı kuruma süreleri (%70'e kadar daha hızlı)Vedaha düşük enerji tüketimi. Sıcak havayla kurutma, odanın tamamını ısıtır ve ısıyı ürüne aktarmak için konveksiyona dayanır; bu daha yavaştır ve enerji açısından daha az verimlidir ancak ısıya duyarlı ürünler için daha düzgün sıcaklık dağılımı sağlar.
