Yüksek Hızlı Otomatik Film ve Folyo Açma Makinesi Ürün Genel Bakışı Bu özelleştirilebilir açma makinesi (pay-off standı), film, folyo, kağıt, dokunmamış kumaş, pil elektrodu veya tel gibi rulo malzemelerin kaplama, baskı, laminasyon ve dilme gibi sonraki işlemlere kontrollü, sürekli salınımı için ...
Menşe Yeri:Çin
Marka Adı:OSMANUV
Sertifikasyon:ISO9001
Model Numarası:OSMANÜV
Minimum Sipariş Miktarı:1 takım
Fiyat:Pazarlık edilebilir
Ürün Özel Nitelikleri
Vurgulamak

Yüksek Hızlı Otomatik Çıkartma Makinesi

,

Gerginlik kontrolü ile Film & Folyo Açma Makinesi

,

Özelleştirilebilir Web Genişliği Açma Makinesi

Güç kaynağı:
220V/50Hz
Boyut:
2100 mm x 2300 mm x 1520 mm
Kaplama genişliği:
2000 mm'ye kadar
Silindir malzemesi:
Paslanmaz çelik
Güç:
Elektrik
Kaplama Ağırlığı:
2-15g/m²
Güç kaynağı:
220V/380V, 50/60Hz
elektrik gücü:
136.85kw
Ürün Açıklaması

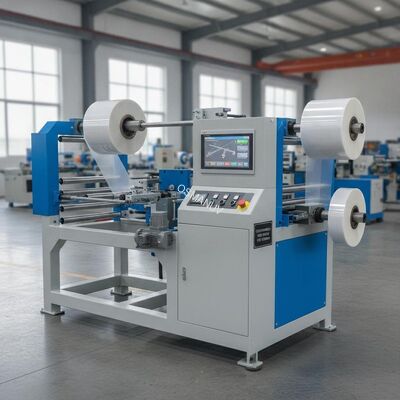

Yüksek Hızlı Otomatik Film ve Folyo Açma Makinesi
Ürün Genel Bakışı
Bu özelleştirilebilir açma makinesi (pay-off standı), film, folyo, kağıt, dokunmamış kumaş, pil elektrodu veya tel gibi rulo malzemelerin kaplama, baskı, laminasyon ve dilme gibi sonraki işlemlere kontrollü, sürekli salınımı için tasarlanmıştır. yüksek hızlı web, ağır hizmet tipi bobin ve kompakt masaüstü konfigürasyonlarında mevcuttur.
Sistem, web genişliği, rulo çapı, gerginlik aralığı, göbek boyutu ve otomasyon seviyesi açısından tamamen özelleştirilebilir. Hassas gerginlik kontrolü, açma sırasında malzemenin gerilmesini, kırışmasını veya kopmasını önler. Aktif (servo tahrikli) veya pasif (fren kontrollü) pay-off modları, işlem gereksinimlerine bağlı olarak seçilebilir. Makine bağımsız olarak çalışabilir veya PLC veya röle arayüzleri aracılığıyla yukarı/aşağı akış ekipmanlarıyla senkronize edilebilir.
Çalışma Prensibi: Rulo malzeme açma miline monte edilir. Gerginlik kontrol sistemi (manyetik toz freni veya servo motor), sabit web gerginliğini korumak için ayarlanabilir direnç uygular. Aktif açıcılar için, bir motor mili tahrik ederek malzemeyi besler ve PID kontrolü aracılığıyla hat hızına senkronize eder. Web kılavuz sistemi yanal hizalamayı sağlar ve dansçı silindiri, sorunsuz açma için gerginlik dalgalanmalarını emer.
Teknik Özellikler
Parametre Yüksek Hızlı Web Modeli Ağır Hizmet Tipi Bobin Modeli Kompakt Masaüstü Modeli
Maksimum web genişliği (özelleştirilebilir) 1300 mm'ye kadar 400 - 1600 mm 200 - 350 mm
Maksimum rulo çapı (özelleştirilebilir) 800 mm'ye kadar 1000+ mm'ye kadar 250 mm'ye kadar
Göbek çapı (özelleştirilebilir) 3″ / 6″ / Özel 3″ / 6″ / Özel 3″ (76 mm)
Pay-off modu (özelleştirilebilir) Aktif (servo) / Pasif Aktif (servo) / Pasif Pasif (fren) / Aktif
Gerginlik kontrol tipi Kapalı döngü PID Kapalı döngü / Açık döngü Açık döngü / Manuel
Gerginlik aralığı (özelleştirilebilir) 0 - 200 N 0 - 500 N 0 - 50 N
Maksimum hat hızı (özelleştirilebilir) 200 - 500 m/dak 100 - 300 m/dak 1.5 - 6 m/dak
Web kılavuz doğruluğu ±0.5 mm ±1 mm ±0.5 mm
Tahrik motoru Servo motor + invertör AC motor + invertör Step / Küçük servo
Yükleme yöntemi Pnömatik / Hidrolik Hidrolik kaldırma Manuel
Kontrol sistemi PLC + HMI dokunmatik ekran PLC + HMI Dijital kontrolcü / PLC
Güç kaynağı 380V, 50/60Hz, 3 fazlı 380V, 50/60Hz, 3 fazlı 220VAC±%10 (110V özelleştirilebilir)
Tipik uygulama Film, kağıt, folyo, etiket stoğu Çelik bobinler, kablolar, ağır webler Pil elektrodu, optik, Ar-Ge
Uygulamalar
  • Pil endüstrisi: Lityum-iyon pil elektrodu kaplama/kalenderleme için açma
  • Baskı ve ambalaj: Baskı ve laminasyon hatları için kağıt, film, etiket stoğu
  • Optik filmler: Kaplama ve dilme için fonksiyonel film açma
  • Tekstil ve dokunmamış kumaş: Bitirme veya laminasyon için kumaş rulosu açma
  • Teller ve kablolar: Ekstrüzyon hatları için bakır/alüminyum tel pay-off
  • Esnek elektronikler: Esnek devreler ve alt tabakaların rulo-rulo işlenmesi
Özelleştirme Seçenekleri
Bu açma makinesi, özel üretim gereksinimlerinizi karşılamak için yüksek derecede özelleştirilebilir:
  • Web genişliği ve rulo çapı: 200 mm ila 1600 mm+ genişlikten özelleştirilebilir; 800 mm+ çapa kadar rulo çapı
  • Göbek boyutu: 3″ (76 mm), 6″ (152 mm) veya özel göbek adaptörleri
  • Pay-off modu: Pasif (manyetik fren kontrollü) veya Aktif (servo motor tahrikli) - S2: Bu açıcı mevcut üretim hattıma (kaplama/baskı makinesi) entegre edilebilir mi?
  • Gerginlik kontrolü: Açık döngü (tork kontrolü) veya Kapalı döngü (dansçı/yük hücresi ile PID) - S2: Bu açıcı mevcut üretim hattıma (kaplama/baskı makinesi) entegre edilebilir mi?
  • Gerginlik aralığı: 0-50N ila 0-500N - Malzeme türüne göre S2: Bu açıcı mevcut üretim hattıma (kaplama/baskı makinesi) entegre edilebilir mi?Yükleme yöntemi:
  • Manuel, pnömatik kaldırma veya hidrolik kaldırma - özelleştirilebilirS2: Bu açıcı mevcut üretim hattıma (kaplama/baskı makinesi) entegre edilebilir mi?
  • Manuel kenar kılavuzu veya sensörlü otomatik web kılavuzu - özelleştirilebilirS2: Bu açıcı mevcut üretim hattıma (kaplama/baskı makinesi) entegre edilebilir mi?
  • Tek istasyonlu veya durmadan ekleme için çift istasyonlu (isteğe bağlı)Kontrol arayüzü:
  • Bağımsız panel veya ana makine PLC ile entegre - özelleştirilebilirS2: Bu açıcı mevcut üretim hattıma (kaplama/baskı makinesi) entegre edilebilir mi?
  • Standart 220V/380V, 50/60Hz, 3 fazlı - Yerel gereksinimlere özelleştirilebilirS2: Bu açıcı mevcut üretim hattıma (kaplama/baskı makinesi) entegre edilebilir mi? Özel RAL rengi ve korozyon önleyici kaplama
  • Ana ÖzelliklerHassas gerginlik regülasyonu:
Kapalı döngü PID kontrolü, sabit gerginlik ve minimum malzeme deformasyonu sağlar
  • Aktif veya pasif pay-off: Farklı malzeme türleri ve işlemler için esnek konfigürasyon
  • Otomatik web kılavuzu: Gerçek zamanlı yanal düzeltme, aşağı akış ekipmanına hassas hizalama sağlar
  • Senkronizasyon yeteneği: PLC veya röle arayüzü, yukarı/aşağı akış makineleriyle senkronizasyona izin verir
  • Kolay rulo yükleme: Pnömatik/hidrolik kaldırma veya manuel hızlı değiştirme aynası, duruş süresini azaltır
  • Dansçı silindir sistemi: Gerginlik ani yükselmelerini emer ve sorunsuz web seyahati sağlar
  • Kompakt ayak izi: Masaüstü tasarımları laboratuvar/üretim alanı tasarrufu sağlar
  • Düşük bakım: 7/24 çalışma için sızdırmaz rulmanlar ve sağlam çelik çerçeve
  • Güvenlik özellikleri: Acil durdurma, aşırı yük koruması, güvenlik korumaları
  • Destek ve HizmetlerÜcretsiz proses danışmanlığı - konfigürasyon tavsiyesi için malzeme spesifikasyonunuzu gönderin
Üretim alanınız için özel yerleşim tasarımı
  • Yerinde kurulum ve devreye alma (
  • özelleştirilebilir
  • destek paketleri)S2: Bu açıcı mevcut üretim hattıma (kaplama/baskı makinesi) entegre edilebilir mi?Video görüşmesi veya IoT izleme yoluyla uzaktan sorun giderme
  • Mekanik bileşenlerde 12 ay garanti (sarf malzemeleri hariç)
  • Bölgesel depolardan yedek parça bulunabilirliği
  • Telefon, e-posta veya sohbet yoluyla ömür boyu teknik destek
  • Paketleme ve Nakliye
  • Paketleme:
Paslanma önleyici yağ + streç film + güçlendirilmiş kontrplak/tahta sandık; hassas bileşenler için köpük dolgu (kontrol paneli, sensörler)
  • Standart model teslim süresi: Sipariş onayından sonra 15-25 gün
  • Özel konfigürasyon teslim süresi: 30-45 gün (özel genişlikler veya çift istasyonlu tasarımlar için daha uzun)
  • Nakliye: FOB Şanghay / CIF deniz, hava veya demiryolu ile
  • Özelleştirilebilir: İhracat sandıklama, özel etiketleme, varış limanı belgeleri
  • Sıkça Sorulan SorularS1: Aktif ve pasif pay-off arasındaki fark nedir?
C:
Pasif pay-off
Özelleştirebiliriz Aktif pay-off mili tahrik etmek için bir motor kullanır, malzemeyi ileri iter ve ağır rulolar veya hassas gerginliğin kritik olduğu durumlar için daha iyidir. Her iki mod da özelleştirilebilir. S2: Bu açıcı mevcut üretim hattıma (kaplama/baskı makinesi) entegre edilebilir mi?C:
Evet. Sistem, hız senkronizasyonu için PLC veya röle arayüzlerini destekler.
Özelleştirebiliriz kontrol arayüzünü ana makinenizin iletişim protokolüne uyacak şekilde.
