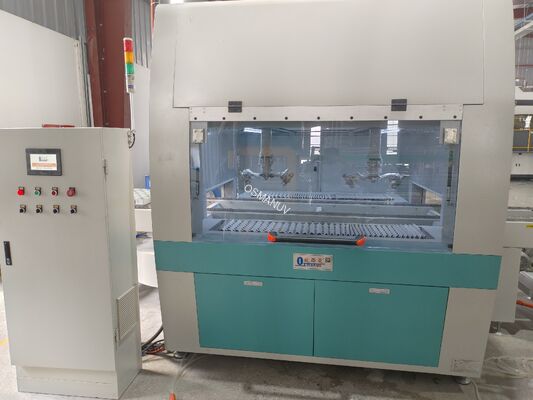

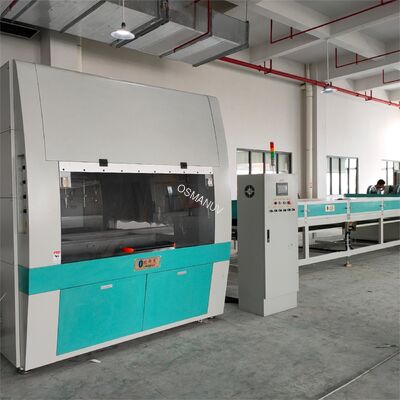

Özelleştirilebilir Modüler Sprey Kaplama Hattı (Pulp Kalıplama İçin)
Bu sprey kaplama üretim hattı, kalıplanmış pulp (kağıt hamuru) sofra takımı ve ambalaj ürünlerine, su geçirmez, yağ geçirmez ve ısıya dayanıklı yüksek performanslı bariyer kaplamalar uygulamak üzere tasarlanmıştır. Sistem, su bazlı veya solvent bazlı fonksiyonel kaplamaları pulp kalıplı ürünlerin iç ve dış yüzeylerine eşit şekilde uygulamak için programlanabilir robotik kollar veya otomatik sprey tabancaları kullanır.
Robotik sprey sistemleri, manuel püskürtmeye (30-40% verimlilik) kıyasla malzeme israfını önemli ölçüde azaltarak %85'in üzerinde malzeme transfer verimliliği sağlar. Özelleştirilebilir sprey parametreleri arasında farklı ürün geometrilerine ve kaplama viskozitelerine uyum sağlamak için tabanca açısı, mesafesi, akış hızı ve desen genişliği bulunur. Sistem, manuel uygulamada yaygın olan iğne delikleri, çizgiler ve tutarsız film kalınlığı sorunlarını etkili bir şekilde ortadan kaldırır.
Akıllı PLC kontrolü ve tarif tabanlı çalışma ile ekipman, farklı ürün geometrilerine, kaplama formülasyonlarına ve üretim hızlarına uyum sağlamak için tamamen özelleştirilebilir kurutma profilleri, sprey yolu programları ve ürün fikstür tasarımlarını destekler.
Teknik Özellikler
| Parametre |
Özellik / Aralık |
Özelleştirme Seçenekleri |
| Robot Tipi |
6 eksenli endüstriyel mafsallı kol (standart); Kartezyen veya SCARA isteğe bağlı |
Özelleştirilebilir erişim mesafesi, taşıma kapasitesi ve hassasiyet |

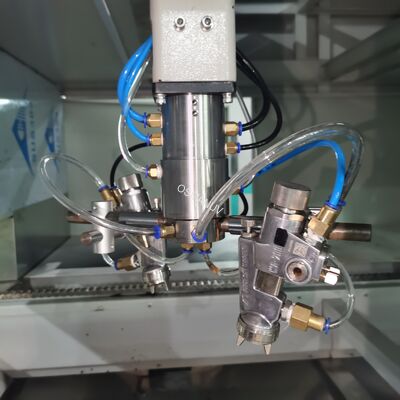

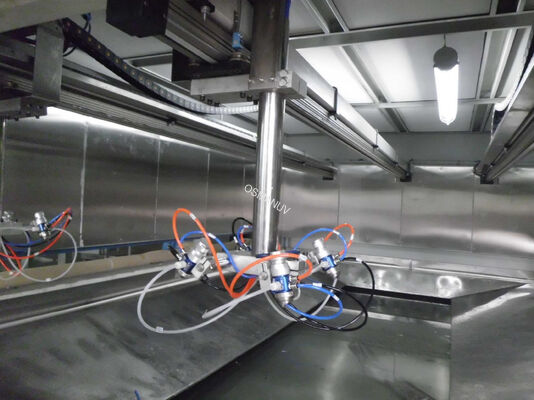

| Sprey Tabancası Tipi |
Airless / HVLP / Hava destekli airless (seçilebilir) |
Özelleştirilebilir meme boyutları (0.8-2.0 mm) |
| Sprey Teknolojisi |
Yüksek transfer verimliliğine sahip hava destekli airless |
Özelleştirilebilir ultra ince kaplamalar için ultrasonik veya düşük akışlı sprey |
| Kaplama Transfer Verimliliği |
%85'in üzerinde (standart); optimize edilmiş ayarlar ile %95'e kadar |
Optimize edilmiş özelleştirilebilir sprey parametreleri ile |
| Tekrarlanan Konumlandırma Hassasiyeti |
±0.05 mm (robotik) / ±0.5 mm (görüş güdümlü) |
Özelleştirilebilir ürün tolerans gereksinimlerine göre |
| Kaplama Tekdüzeliği |
±%3 film kalınlığı sapması |
Kapalı döngü kontrolü ile optimize edilmiş |
| Sprey Hızı |
0 - 1.500 mm/s (ayarlanabilir) |
Özelleştirilebilir hız profilleri |
| Maksimum Ürün Boyutu (U×G×Y) |
800 × 600 × 300 mm (standart); daha büyük boyutlar mevcut |
Özelleştirilebilir fikstürler ve konveyör genişliği |
| Kaplama Kalınlığı (Yaş) |
Ayarlanabilir: 0.01 - 0.50 mm |
Akış hızı ve sprey deseni ile ayarlanabilir |
| Uyumlu Kaplama Tipleri |
Su bazlı akrilikler, PE, PLA, biyolojik bazlı polimerler, PFAS içermeyen bariyer kaplamalar, solvent bazlı vernikler, UV kürlenebilir kaplamalar |
Özelleştirilebilir özel kaplama formülasyonları için |
| Kaplama Viskozite Aralığı |
20 - 500 cP (standart); isteğe bağlı pompa ile 2.000 cP'ye kadar |
Özelleştirilebilir pompa ve akışkan besleme sistemi |
| Kurutma Yöntemi |
Çok bölgeli IR + zorunlu sıcak hava |
Özelleştirilebilir: Sadece IR, sadece sıcak hava, UV-LED veya NIR |
| Kurutma Sıcaklığı Aralığı |
40 - 150°C (bölge bağımsız PID kontrolü) |
Özelleştirilebilir sıcaklık profilleri |
| Sprey Tabancası Sayısı |
1 - 8 tabanca (standart konfigürasyon) |
Özelleştirilebilir istasyon sayısı |
| Güç Kaynağı |
380V / 400V / 460V, 50/60Hz, 3 fazlı |
Bölgesel standartlara göre yapılandırılabilir (örn. 220V/60Hz) |
| Kontrol Sistemi |
10-15 inç HMI dokunmatik ekranlı PLC, 100'den fazla tarif depolama |
Özelleştirilebilir otomasyon protokolleri (PROFIBUS, Ethernet/IP) |
| Veri Kaydı |
USB, Ethernet/IP, Profinet; MES entegrasyonu için isteğe bağlı OPC-UA |
Özelleştirilebilir veri raporlama formatları |
| Hava Tüketimi |
0.6 - 0.8 MPa, 1.2 m³/dak (standart) |
Özelleştirilebilir tabanca konfigürasyonuna göre |
| Genel Hat Boyutları (U×G×Y) |
Yaklaşık. 3.200 - 15.000 × 1.800 - 3.000 × 2.200 mm |
Özelleştirilebilir düzen ve ayak izi |
| Malzemeler (Temas Yüzeyleri) |
SUS304 gıda sınıfı paslanmaz çelik |
-- |
| Güvenlik Özellikleri |
Işık perdesi, acil durdurmalar, muhafaza kilidi, patlamaya dayanıklı egzoz, aşırı sıcaklık koruması |
Özelleştirilebilir fabrika gereksinimlerine göre |
Not: Tüm teknik parametreler özelleştirilebilir özel üretim gereksinimlerini ve ürün spesifikasyonlarını karşılamak için.
Uygulamalar
- Gıda Servis Kapları: Tabaklar, kaseler, kapaklı kaplar, öğle yemeği kutuları, bardak taşıyıcıları için iç ve dış bariyer kaplama — PFAS içermeyen kaplamalarla suya ve yağa dayanıklı performans sağlar
- Yumurta Tepsileri ve Ürün Tepsileri: Raf ömrünü uzatmak için meyve ve sebze ambalajları için nem bariyeri kaplaması; su emilimini (Cobb değeri) azaltır ve sızıntıyı önler
- Elektronik Ambalajları: Yarı iletkenler, devre kartları, sabit diskler içeren tepsiler için antistatik kaplama — hassas kaplama tekdüzeliği gerektirir
- Endüstriyel Ambalajlar: Köşe koruyucular, kenar koruyucular, palet destekleri — geliştirilmiş sertlik ile mekanik koruma için dayanıklı kaplama
- Tıbbi Cihaz Tepsileri: Yüksek temiz oda uyumluluk gereksinimleri olan steril bariyer ambalajları
- Kozmetik Ambalajları: Premium kalıplanmış fiber ekler ve teşhir tepsileri — estetik ve fonksiyonel kaplama
- Farmasötik Blister Ambalaj Eklemleri: Tekdüze, gıda sınıfı bariyer kaplama gerektiren tablet tepsileri
Malzeme uyumluluğu: Bambu hamuru, bagas (şeker kamışı hamuru) ve geri dönüştürülmüş kağıt hamuru dahil olmak üzere çeşitli hamur formülasyonları için uygundur. Araştırmalar, sprey kaplamanın nanocellulose veya poliüretan kaplamalar aracılığıyla su direncini (Cobb değerinde 30 kata kadar azalma), yağ direncini, nem bariyeri özelliklerini ve mekanik sertliği iyileştirdiğini, farklı lif bileşimleri ve ürün kalınlıkları için özelleştirilebilir parametre ayarlamaları ile doğrulamaktadır.
Özelleştirme Seçenekleri
- Robot Konfigürasyonu: Özelleştirilebilir robot kol erişim mesafesi, taşıma kapasitesi, eksen sayısı (6 eksen standart, SCARA veya Kartezyen isteğe bağlı)
- Sprey Tabancası Sistemi: Özelleştirilebilir tabanca tipleri (airless, HVLP, ultrasonik, düşük akışlı spin kaplama), meme boyutları ve tabanca sayısı (1-8)
- Sprey Yolu Programlama: Özelleştirilebilir karmaşık 3D geometriler için yol algoritmaları; görüş güdümlü konumlandırma, ürün boyut varyasyonlarını telafi eder
- Ürün Fikstürleri (Yuvalar): Özelleştirilebilir her ürün şekli için hızlı değiştirme sistemli özel fikstürler; değişim süresi <5 dakika tarif geri çağırma ile
- Kurutma Bölgesi Konfigürasyonu: Özelleştirilebilir kurutma profilleri — UV-LED ekleme, IR/sıcak hava oranını değiştirme, ısıya duyarlı biyopolimerler için NIR entegrasyonu
- Kontrol Arayüzü: Özelleştirilebilir otomasyon seviyeleri — manuel, yarı otomatik veya MES/ERP entegrasyonlu tam otomatik
- Hat Uzunluğu ve Düzeni: Özelleştirilebilir hat konfigürasyonu — sınırlı alan için kompakt yerleşim veya büyük ölçekli hatlar için uzatılmış konveyör
- Temiz Oda Uyumluluğu: Özelleştirilebilir temiz oda entegrasyonu — HEPA/ULPA filtreleme ve pozitif basınçlı muhafaza ile ISO 5'ten ISO 8'e
- Kaplama Parametreleri: Özelleştirilebilir farklı kaplama malzemeleri, viskoziteler ve uygulama hedefleri için önceden ayarlanmış ve ayarlanabilir programlar
- Sistem Entegrasyonu: Özelleştirilebilir mevcut pulp kalıplama presleri ve fabrika otomasyon sistemleri ile sorunsuz entegrasyon için G/Ç arayüzleri (Ethernet/IP, Profinet, kuru kontaklar)
Ana Özellikler
- Robotik Hassasiyet: ±0.05 mm tekrarlanabilirliğe sahip 6 eksenli mafsallı kol, karmaşık 3D geometrilerde %100 tutarlı kapsama alanı sağlar, manuel püskürtmede yaygın olan iğne deliklerini ve çizgileri ortadan kaldırır
- Yüksek Transfer Verimliliği: Gelişmiş hava destekli airless teknolojisi, manuel püskürtmeden (30-40%) önemli ölçüde daha yüksek olan %85'in üzerinde malzeme transfer verimliliği sağlar — kaplama malzemesi maliyetlerini %40'a kadar azaltır
- Görüş Güdümlü Konumlandırma: Görüş sistemi, pulp kalıplı ürünlerdeki boyut varyasyonlarını telafi ederek her döngüde doğru sprey yolu hizalamasını sağlar
- Kapalı Döngü Boya Sistemi: Gerçek zamanlı akış hızı ve basınç izleme, otomatik viskozite kontrolü ile tutarlı kaplama kalitesini korur ve israfı azaltır
- Tarif Tabanlı Değişim: 100'den fazla tarif depolayın; ürün aileleri veya kaplama formülasyonları arasında değişim <5 dakika içinde — esnek üretim için idealdir
- Entegre Aşamalı Kurutma: IR + zorunlu sıcak hava veya UV-LED hat içi kurutma, ayrı kürleme fırınlarını ve çift elle işlemeyi ortadan kaldırır, işlenmekte olan stokları azaltır
- Enerji Tasarrufu Tasarımı: VFD kontrollü fanlar, yalnızca ürün varlığında etkinleşen IR bölgeleri ve bekleme güç modu enerji tüketimini azaltır
- Otomatik Meme Temizleme: Programlanabilir temizleme döngülerine sahip tıkanma önleyici tasarım, arıza süresini en aza indirir ve tutarlı sprey kalitesini sağlar
- Gıda Sınıfı Yapı: SUS304 paslanmaz çelikten yapılmış tüm ürünle temas eden yüzeyler, gıda güvenliği standartlarına uyumu sağlar
- Tam Veri İzlenebilirliği: Kalite kontrol uyumluluğu ve ISO sertifikası denetimleri için sprey hızı, sıcaklık, kaplama ağırlığı ve döngü sürelerinin toplu kaydı
- Patlamaya Dayanıklı Tasarım: Solvent bazlı kaplamalar için isteğe bağlı patlamaya dayanıklı muhafaza ve egzoz sistemi — özelleştirilebilir seçenek
- Ağır Hizmet Tipi Modüler Yapı: 1 ila 8 sprey tabancasına kadar ölçeklenebilir; cıvatalı bölümler aracılığıyla gelecekteki kapasite yükseltmeleri için genişletilebilir
- Güvenlik ve Uyumluluk: Dahili ışık perdeleri, acil durdurmalar, muhafaza kilitleri, aşırı sıcaklık koruması; CE ve ISO9001 sertifikalı
Destek ve Hizmetler
- Kurulum ve Devreye Alma: Deneyimli mühendisler tarafından yerinde kurulum, kalibrasyon ve yol programlama (2-3 hafta yerinde) özelleştirilebilir destek paketleri mevcut
- Kapsamlı Eğitim: Operatörler, bakım personeli ve Ar-Ge personeli için uygulamalı eğitim — 5-10 gün yerinde eğitim dahil; video kılavuzları da sağlanır
- Garanti ve Bakım: Robotik kol, PLC, pompalar ve tüm elektronikler üzerinde 12 ay kapsamlı garanti; özelleştirilebilir önleyici bakım sözleşmeleri mevcut
- Yedek Parça Tedariği: Bölgesel depolardan 10+ yıl garanti ile 48 saatlik ekspres küresel sevkiyat
- Uzaktan Destek: 24/7 uzaktan sorun giderme (video görüşmesi veya IoT izleme ile) PLC'ye VPN erişimi ile gerçek zamanlı teşhis, yazılım güncellemeleri ve parametre ayarlamaları için
- Süreç Geliştirme: Ücretsiz numune testi ve süreç geliştirme — kalıplanmış pulp ürünlerinizi gönderin; sprey parametreleri, kaplama kalınlığı, tekdüzeliği ve bariyer performansı dahil tam bir optimizasyon raporu sunuyoruz
- Teknik Danışmanlık: Gelişen üretim ihtiyaçları için ücretsiz ömür boyu teknik danışmanlık ve gelecekteki yükseltme hizmetleri
- Ömür Boyu Destek: Ekipmanın ömrü boyunca telefon, e-posta veya çevrimiçi sohbet yoluyla teknik yardım
Paketleme ve Sevkiyat
- Paketleme: Paslanmaya karşı koruyucu film ve su geçirmez sargı ile güçlendirilmiş ahşap kasalarda güvenli bir şekilde paketlenmiş; hassas bileşenler özel köpük eklerle korunur
- Standart Teslim Süresi: Sipariş onayından sonra standart konfigürasyonlar için 30 - 45 iş günü
- Özel Teslim Süresi: Özelleştirilebilir teslimat programları — tam özelleştirilmiş hatlar için 50-70 gün
- Sevkiyat: Deniz yolu, hava yolu veya demiryolu ile dünya çapında sevkiyat; FOB / CIF şartları mevcut
- Dokümantasyon: Teknik kılavuzlar, elektrik şemaları, CE beyanı ve gümrük formları dahil tam ihracat dokümantasyonu sağlanır
- Özelleştirilebilir Seçenekler: Talep üzerine ihracat kasalaması, özel etiketleme, varış limanı dokümantasyonu ve özel taşıma talimatları mevcut
Sıkça Sorulan Sorular
S1: Bu sprey kaplama hattının tipik üretim kapasitesi nedir?
Üretim kapasitesi, konfigürasyona (ürüne bağlı olarak) bağlı olarak dakikada 10-40 döngü arasında değişir. Sprey tabancaları ekleyerek veya konveyör hızını artırarak, üretim hedeflerini karşılamak için verim artırılabilir. Kapasite, hedef üretim hacminize ve ürün geometrinize göre tamamen özelleştirilebilir.
S2: Malzeme verimliliği açısından sprey kaplama diğer kaplama yöntemleriyle nasıl karşılaştırılır?
Gelişmiş yüksek transfer verimliliğine sahip sprey teknolojisi, manuel püskürtmeden (30-40%) önemli ölçüde daha yüksek olan %85'in üzerinde malzeme transfer verimliliği sağlar. Yüksek değerli bariyer kaplamalar için bu, malzeme maliyetlerini %40'a kadar azaltabilir.
S3: Hat, mevcut pulp kalıplama presimle entegre edilebilir mi?
Kesinlikle. Giriş konveyör yüksekliği, yönü ve senkronizasyon sinyalleri (kuru kontaklar, Ethernet/IP, Profinet) mevcut şekillendirme presinizle sorunsuz entegrasyon için tamamen özelleştirilebilir. Pres'ten sprey kaplama ünitesine doğrudan transfer için robotik alma-yerleştirme de entegre edebiliriz.
