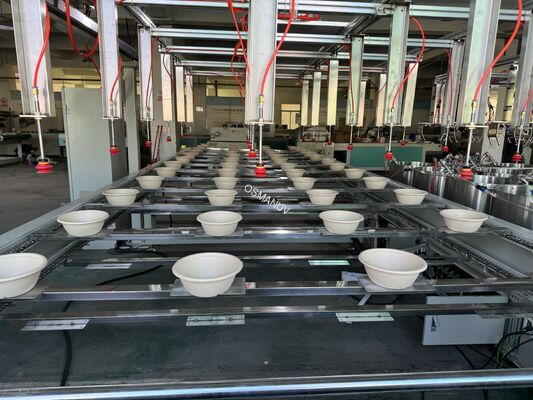

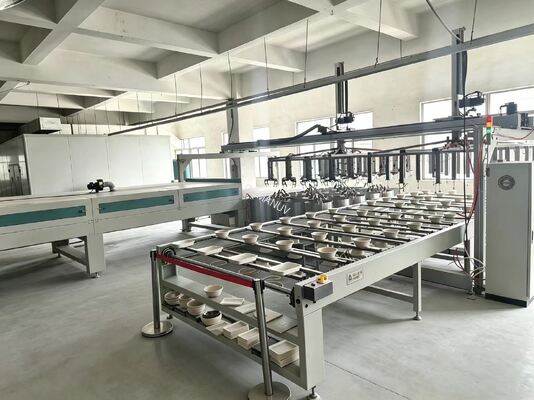

24 İstasyonlu Döner Daldırma Kaplama Hattı (Pulp Kalıplı Sofra Eşyaları İçin)
Bu tam otomatik, hat içi 24 İstasyonlu Döner Daldırma Üretim Hattı, yüksek hacimli, hassas bariyer kaplamaların (PE, PLA, PFAS içermeyen sulu dispersiyonlar, fotorezist, polimerler) pulp kalıplı sofra eşyaları, yarı iletken waferler, cam paneller ve esnek filmler dahil olmak üzere alt tabakalara uygulanması için tasarlanmıştır. Bireysel döner daldırma istasyonları ile hassas döner indeksleme kullanarak, sistem dozajlama, döndürme ve kürlemeyi tek bir sürekli sürece entegre ederken tutarlı, homojen ve deliksiz film birikimini sağlar.
Teknik Özellikler
| Parametre | Standart Değer | Özelleştirilebilir Aralık |
|---|
| İş istasyonu sayısı | 24 pozisyon (döner indeksleme) | 12 / 16 / 24 / 32 istasyon |
| Üretim kapasitesi | 15 - 35 döngü/dakika (360 - 840 adet/saat) | Özelleştirilebilir kurutma süresine ve parça boyutuna göre |
| Maksimum alt tabaka boyutu | 200 mm çap veya 300×300 mm panel | 450 mm'ye kadar / özelleştirilebilir ayna boyutu |
| Dönüş hızı aralığı | 100 - 8.000 RPM | Özelleştirilebilir 12.000 RPM'ye kadar |
| Hız doğruluğu | ±1 RPM (servo kontrollü) | ±0.5 RPM kapalı döngü özelleştirilebilir |
| Kaplama ağırlığı / kalınlığı | 5 - 25 gsm (kuru) / 5 - 200 µm (ıslak) | Özelleştirilebilir pompa ve dönüş profili aracılığıyla |
| Kaplama homojenliği | >%95 (24 istasyon boyunca) | ±%1'e yükseltilebilir / özelleştirilebilir |

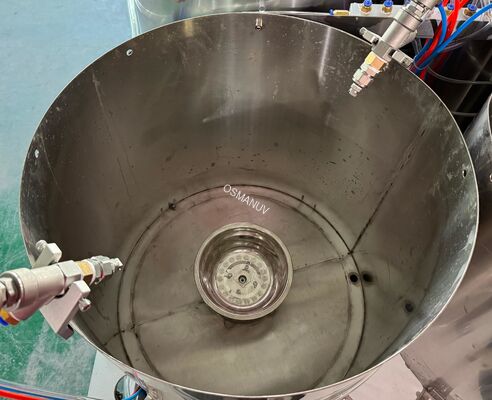

| Kaplama uygulama yöntemi | Hassas ölçüm pompası + yüksek hızlı döner daldırma | Özelleştirilebilir (iğne, sprey, mürekkep püskürtmeli) |
| Kurutma yöntemi | Çok aşamalı tünel (IR + zorunlu sıcak hava) | Özelleştirilebilir uzunluk, bölgeler, UV seçeneği |
| Ana yapı malzemesi | 304 Paslanmaz Çelik (çerçeve), gıda sınıfı akış yolları | 316L / PTFE kaplamalar özelleştirilebilir |

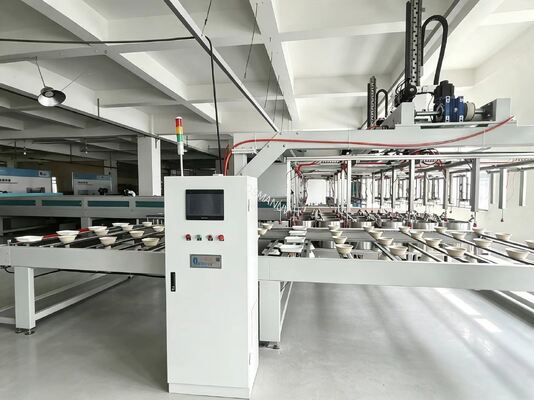

| Kontrol sistemi | Mitsubishi PLC + 7 inç HMI dokunmatik ekran | Delta / özelleştirilebilir marka |
| Güç kaynağı | 380V / 50Hz (3 fazlı), ~80-120kW tepe | 220V - 480V, 50/60Hz özelleştirilebilir |
| Sıkıştırılmış hava | 0.6 - 0.8 MPa, ~150 NL/dakika | Özelleştirilebilir akış hızı |
| Malzeme transfer verimliliği | >%90 | Özelleştirilebilir EBR ve toplama haznesi ile |
| Hat ayak izi (U×G×Y) | Yaklaşık 12m × 3.5m × 2.2m | Tamamen özelleştirilebilir mevcut tesise uyacak şekilde |
Uygulamalar

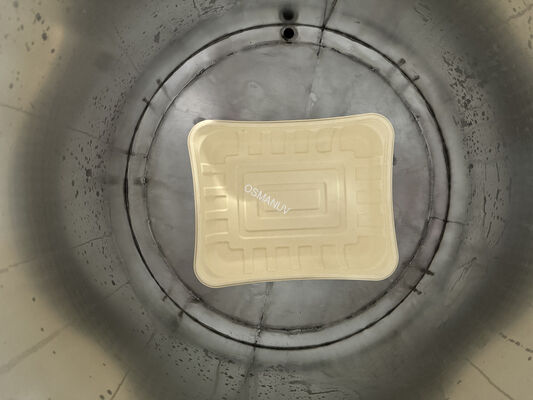

- Pulp kalıplı sofra eşyaları - tabaklar, kaseler, tepsiler, kapaklı kaplar (PE, PLA, biyo-bazlı bariyer kaplamalar)
- Yarı İletken ve MEMS - waferler üzerinde fotorezist kaplama (300 mm'ye kadar)
- OLED / perovksit güneş pilleri - ekranlar ve fotovoltaik paneller için ince film birikimi
- Gıda ambalajı - tek kullanımlık çevre dostu ambalajlar için su/yağ bariyer kaplaması
- Tıbbi cihaz kaplaması - implantlar veya bileşenler üzerinde biyo-uyumlu filmler
- Özelleştirilebilir: esnek filmler, cam paneller, seramik bantlar, lityum pil elektrotları
Ana Özellikler
- Bireysel istasyon kontrolü - her istasyon bağımsız dönüş programları (hız, süre, ivme) çalıştırabilir
- Yüksek verimlilik ve verim - püskürtmeye kıyasla >%90 malzeme transfer verimliliği
- Hassasiyet ve homojenlik - servo kontrollü dozajlama ve döndürme, tutarlı kaplama ağırlığını garanti eder
- Hızlı değişim - modüler takım tasarımı, hızlı ürün değişimlerine olanak tanır
- Akıllı kontrol ve veri kaydı - tarif kütüphanesi (999 tarife kadar) ile HMI, gerçek zamanlı izleme
- Sağlam ve hijyenik tasarım - 304 paslanmaz çelik yapı, kolay temizlenir
- Malzeme tasarrufu mantığı - akıllı toplama sistemi kimyasal tüketimini %25-40 oranında azaltır
- Güvenlik kilidi - acil durdurma, kapak kilitleri, alt tabaka tutma için vakum algılama
Özelleştirme Seçenekleri
- İstasyon sayısı: 8 / 12 / 16 / 24 / 32 istasyon - özelleştirilebilir
- Parça yuvaları ve takımları: belirli ürün şekilleri için özel işlenmiş fikstürler
- Dozajlama sistemi: farklı kaplama viskoziteleri için pompa tipi, kapasitesi ve nozül tasarımı - özelleştirilebilir
- Kurutma tüneli: uzunluk, ısıtma bölgeleri, IR dalga boyu veya UV kürleme - özelleştirilebilir
- Dönüş profilleri: hız, ivme, istasyon başına süre - bağımsız olarak özelleştirilebilir tarif başına
- Yerleşim konfigürasyonu: dairesel, doğrusal veya L şeklinde - özelleştirilebilir zemin alanına göre
- Entegrasyon: mevcut kalıplama presleri, konveyörler veya MES sistemleri ile arayüz - özelleştirilebilir
- Malzeme toplama: EBR geri dönüşümü, düşük ölü hacimli hatlar, solvent toplama hazneleri - özelleştirilebilirözelleştirilebilir
- Çevresel kontrol: temiz oda uyumluluğu (Sınıf 10 - Sınıf 100.000), inert gaz süpürme - özelleştirilebilir
Destek ve Hizmetler
- 12 - 24 ay garanti (modele göre uzatılabilir)
- Proje danışmanlığı - fizibilite analizi ve proses çözümü tasarımı
- Kurulum ve devreye alma - denetimli yerinde kurulum ve kalibrasyon
- Uzaktan sorun giderme - WhatsApp, Teams veya TeamViewer aracılığıyla
- Yedek parça tedariki - 7+ yıl stoklu
- Operatör eğitimi - üretim ekibiniz için yerinde eğitim
- Özelleştirme mühendislik desteği - CAD çizimleri + PLC kodu ayarlaması dahildir
Paketleme ve Nakliye
Paketleme, antistatik vakum torbası + köpük dolgu + VCI pas önleyici kağıt ve nem geçirmez bariyerli güçlendirilmiş kontrplak ihracat kasası içerir. Mevcut nakliye yöntemleri: FOB (Şanghay / Shenzhen / Qingdao) veya deniz, hava veya demiryolu ile CIF. Teslim süresi: özelleştirme düzeyine göre 30 - 60 gün. Dahil olan belgeler: Kullanım kılavuzu, kalibrasyon sertifikası, CE beyanı, elektrik şemaları.
Sıkça Sorulan Sorular
S: 24 istasyon farklı dönüş programlarını aynı anda çalıştırabilir mi?
C: Evet. Bağımsız motor versiyonunda, her istasyon özelleştirilebilir bağımsız bir tarifeyi (hız, süre, ivme) destekler.
S: Hangi alt tabaka boyutları işlenebilir?
C: Standart olarak 200 mm'ye kadar wafer veya 300×300 mm paneller desteklenir. 5×5 mm çiplerden 450 mm panellere kadar olan alt tabakalar için özelleştirebiliriz aynalar.
S: Bu hat hem su bazlı hem de solvent bazlı kaplamaları işleyebilir mi?
C: Evet. Akış yolu malzemelerini (PTFE, 316L) özelleştirebiliriz ve solvent uyumluluğu için patlamaya dayanıklı elektrikli aksam ekleyebiliriz.
S: Kurutma tüneli uzunluğu ayarlanabilir mi?
C: Evet. Kurutma tüneli, kaplama kürleme profilinize göre özelleştirilebilir(uzatılabilir/kısaltılabilir, farklı ısıtma bölgeleri).
S: Farklı ürün şekilleri arasında nasıl geçiş yaparım?
C: Makine modüler takımlar kullanır. Parça yuvaları özelleştirilebilir ve hızlı değişimler için 15 dakikanın altında değiştirilebilir.
S: Hat mevcut kalıplama presimle entegre olabilir mi?
C: Evet. Sorunsuz entegrasyon için özelleştirilebilir giriş/çıkış arayüzleri, hız eşleştirme ve PLC iletişim protokolleri sağlıyoruz.
S: Özelleştirilmiş bir hat için minimum sipariş miktarı nedir?
C: Konfigürasyon değişiklikleri (yuvalar, nozüller, hız) için 1 adet. Tam mekanik yeniden tasarım ve özel yerleşim için 2+ adet.
