Kalıplı Kağıt İç Kaplama İçin Modüler 24 İstasyonlu Robotik Spin Coating İş İstasyonu – Esnek Üretim
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | OSMANUV |
| Sertifika: | ISO9001 |
| Model numarası: | OSM-XT-500 |
| Belge: | PULP MOLDING AUTOMATIC SPIN...NE.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 Takım |
|---|---|
| Fiyat: | Pazarlık edilebilir |
| Ambalaj bilgileri: | AHŞAP KUTU |
| Teslim süresi: | 30 ~ 40 Gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Müzakere |
|
Detay Bilgi |
|||
| Yürüyüş yönü: | Soldan sağa | Tip: | Kaplama Pilot Makinası |
|---|---|---|---|
| süsleme: | UV lekesi, doku, kum etkisi. | Çalışma istasyonu: | 24 |
| ağırlık: | 1200 kg | Güç: | 3kw, 16kw, 65.3kw, 4.2kw, 0.75kw/220v/50hz |
| WDS'yi destekler: | 15 iş günü | Üretim Adı: | 24 istasyonlu Spin kaplama hattı |
| Vurgulamak: | Modüler robotik spin coating iş istasyonu,Kalıplı kağıt iç kaplama makinesi,Esnek üretim spin coat makinesi |
||
Ürün Açıklaması

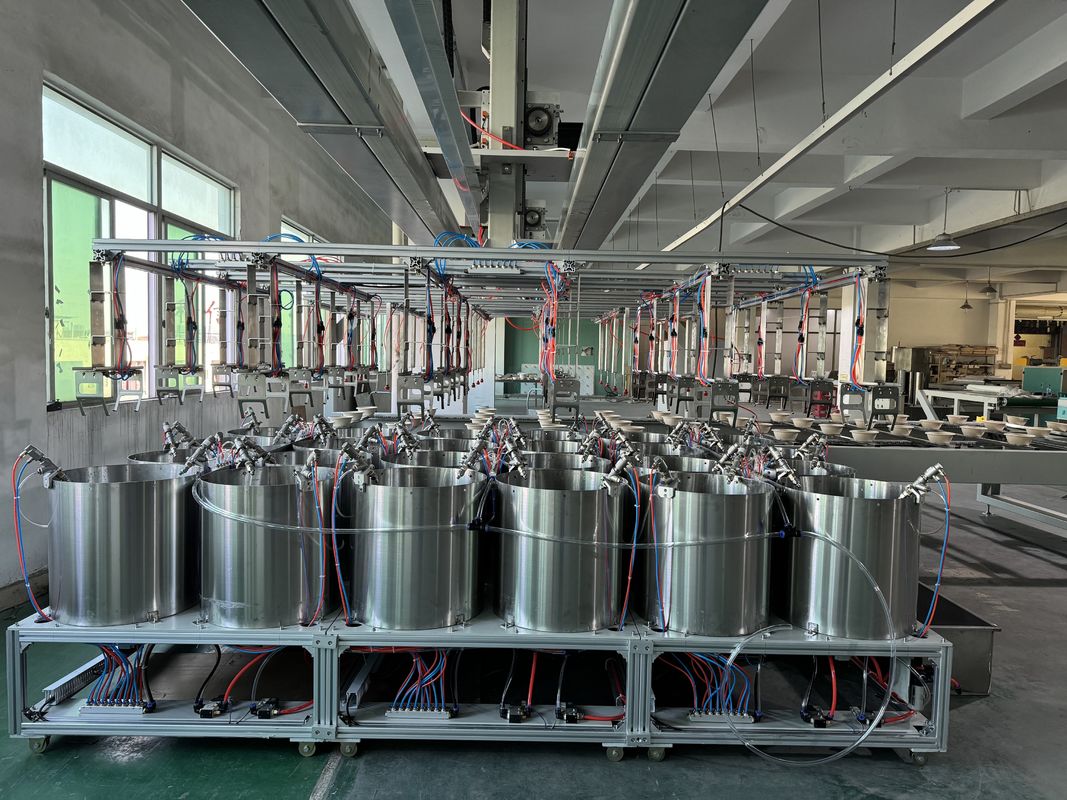

- Dairesel veya U şeklinde bir düzende düzenlenmiş 24 bağımsız döndürerek kaplama modülü
- Modüller arasında ürün aktarımı için işbirlikçi robot (cobot)
- Merkezi kaplama beslemesi ve atık toplama manifoldu
- Modüler kurutma kuleleri (IR, konveksiyon veya kombinasyon)
- Hat içi entegrasyon için akıllı konveyör arayüzü
- Üniversal ürün taşıyıcıları (alet gerektirmeden ayarlanabilir)
- OPC UA bağlantısına sahip uç bilgisayar
- Gerçek zamanlı enerji izleme panosu

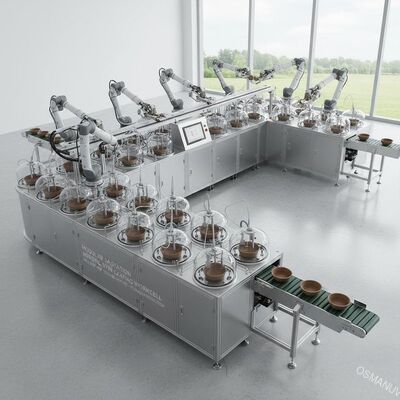

Bu modüler 24 istasyonlu robotik döndürerek kaplama çalışma hücresi, geleneksel sabit indeksleme döner tablalarından farklıdır. Bunun yerine, 24 bağımsız döndürerek kaplama modülü esnek bir şekilde (dairesel, doğrusal veya U şeklinde) düzenlenir ve bir veya iki işbirlikçi robot, ürünleri modüller arasında aktarır. Bu tasarım dinamik yönlendirmeye olanak tanır: Bir ürün, kurutma tamamlandığında istasyonları atlayabilir veya çok katmanlı kaplama için istasyonları tekrar ziyaret edebilir. Her döndürme modülünün kendi motoru, dağıtıcısı ve yerel denetleyicisi vardır ve sıfır darboğazla gerçek paralel işlemeyi mümkün kılar. Modüler tasarım günler yerine saatler içinde yeniden yapılandırmaya olanak tanıdığından çalışma hücresi ürün şekillerini veya kaplama formüllerini sık sık değiştiren üreticiler için idealdir. Kalıplanmış kağıt hamuru iç kaplamalarının orta hacimli, yüksek karışımlı üretimi için mükemmeldir.
| Parametre | Şartname |
|---|---|
| Modeli | RSC-MP24M |
| Döndürme modüllerinin sayısı | 24 (48'e genişletilebilir) |
| Düzen yapılandırması | Dairesel, doğrusal veya L şeklinde (özelleştirilebilir) |
| Robot tipi | İşbirlikçi (Evrensel Robotlar / Doosan / Fanuc CRX) - özelleştirilebilir |
| Maks. modül başına ürün boyutu | 350×350×200 mm (özelleştirilebilir) |
| Modül başına dönüş hızı | 50-2500 rpm (bağımsız hız profili) |
| Parça başına kaplama hacmi | 0,1-10 ml (programlanabilir) |
| Hücre başına kurutma modülleri | 4-8 (IR ve sıcak hava karışımı, özelleştirilebilir) |
| Parça başına çevrim süresi | 8-15 saniye (kullanım dahil) |
| Döndürme modülü başına güç | 1,2 kW (toplam 24 modül ~30 kW + robot) |
| İletişim protokolü | EtherNet/IP, Profinet, OPC UA |
| Zemin alanı | 6×5 m ila 10×8 m (özelleştirilebilir düzen) |
| Ağırlık (tam) | 4200 kg (isteğe bağlı modüller hariç) |

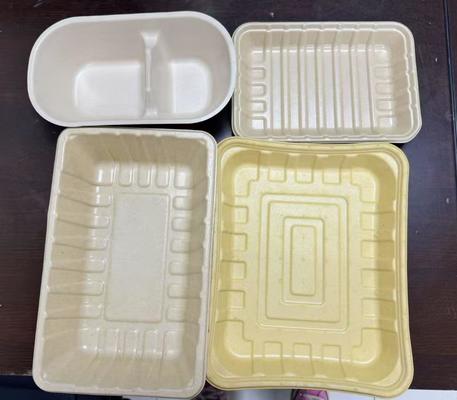

- Çeşitli kalıplanmış hamur tepsilerinin yüksek karışımlı üretimi (meyve, yumurta, elektronik, tıbbi)
- Çok katmanlı kaplama: başka bir makineye geçmeden astar + bariyer + son kat
- Sık sık değişiklik yapılan düşük ila orta hacimli (500-5000 parça/gün)
- Yeni kaplama formülasyonları için pilot hatlar veya Ar-Ge ölçeğinin büyütülmesi
- Özelleştirilmiş kaplamalı kağıt hamuru ambalajı için tam zamanında üretim
Her bileşen özelleştirilebilir:Döndürme modüllerinin sayısı (8-48), robot markası ve taşıma kapasitesi, yerleşim geometrisi (mevcut zemin alanı için özelleştirilebilir),özelleştirilebilirkaplama modülü - havasız sprey, ultrasonik sprey veya iğneli dağıtım,özelleştirilebilirkurutma modülü türleri (IR dalga boyu, konveksiyon hava akışı) veözelleştirilebilirürün taşıyıcı tasarımı (evrensel parmaklar veya şekle özel yuvalar). Ayrıcaözelleştirilebiliryazılım arayüzü: MES entegrasyonu, toplu raporlama veya mobil kontrol paneli.ÖzelleştirilebilirYerel düzenlemelere uygun güvenlik çitleri ve ışık perdeleri.
- Dinamik yönlendirme - herhangi bir ürün herhangi bir döndürme modülüne herhangi bir sırayla gidebilir
- Sıfır kesinti süresiyle yeniden yapılandırma - bir modülü 15 dakikadan kısa sürede değiştirin
- Paralel işleme - 24 parça aynı anda kaplanmış, indekslenmemiş
- Enerji tasarruflu: modüller boştayken kapanır
- Dahili çarpışma algılama ve kuvvet sınırlama (manuel müdahale için güvenli)
- Reçeteye dayalı geçiş - ürün dosyasını seçin, robot, tutucu ve döndürme parametrelerini otomatik olarak ayarlar
- Açık mimari - REST API aracılığıyla kendi kontrol mantığınızı yazın
- Ücretsiz yerleşim simülasyonu ve döngü süresi analizi
- Yerinde modüler montaj ve robot programlama (3-5 gün)
- Robot güvenliği sertifikasyonunu da içeren operatör eğitimi
- Tüm modüllerde 12 ay, robot kolunda 24 ay garanti
- Sorun giderme için PLC ve robota uzaktan erişim
- Esnek hizmet sözleşmesi: kullanım başına ödeme veya yıllık
- Her bir döndürme modülü köpük kaplı kartonda ayrı ayrı paketlenmiştir
- Orijinal üretici kutusunda robot ve kontrol cihazı
- Kontrplak kasalardaki yapısal çerçeveler ve konveyörler
- Çoklu paletler - acil kurulumlar için hava kargosu olarak gönderilebilir
- Teslimat: FCA / DDP seçenekleri
- QR kodu tabanlı montaj talimatlarını içerir (video + 3D modeller)
