Endüstriyel Kağıt Hamuru Kalıplama için Yüksek Kapasiteli Çift Katlı Doğal Gazlı Kurutma Fırını

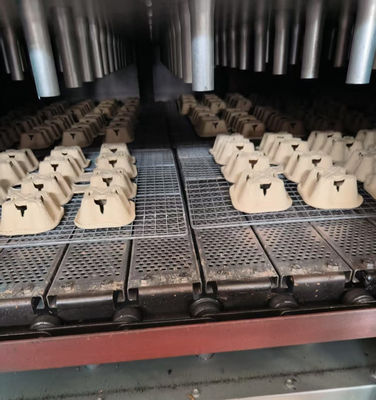

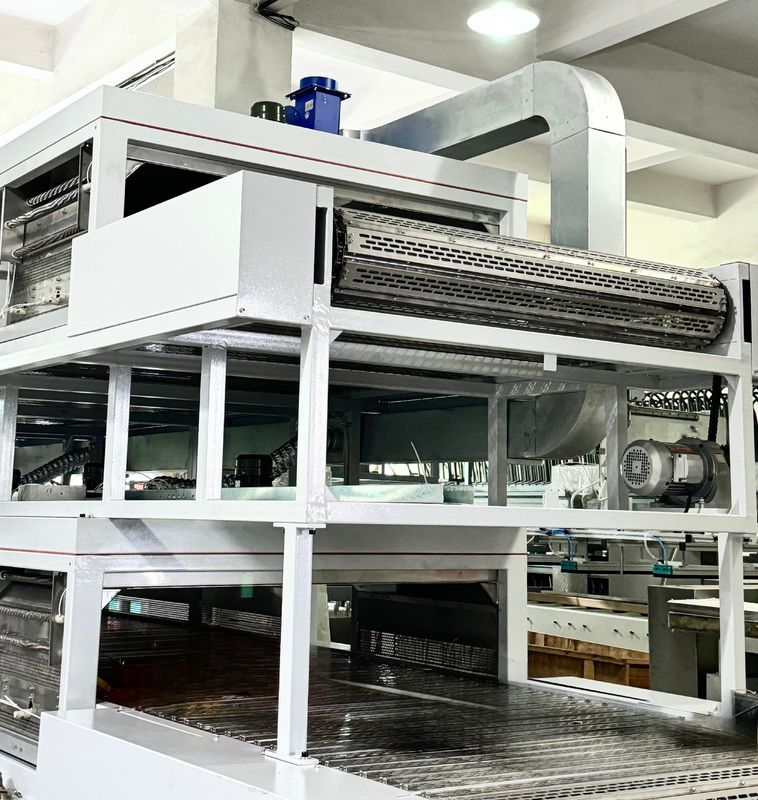

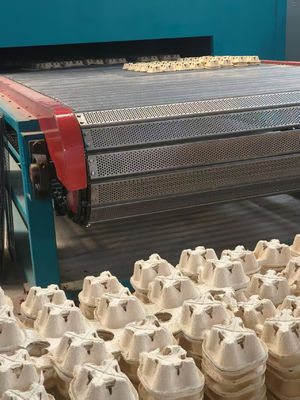

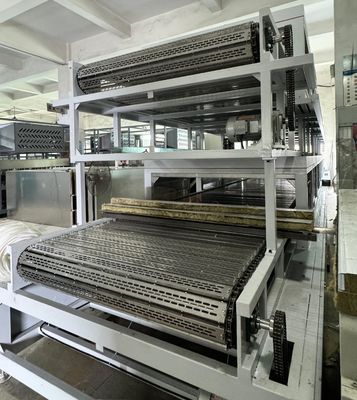

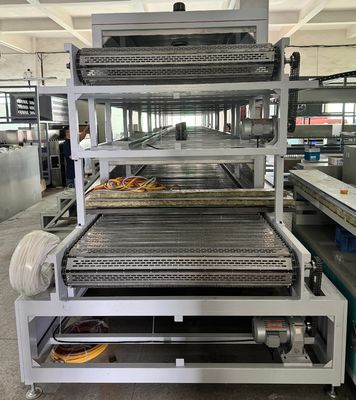

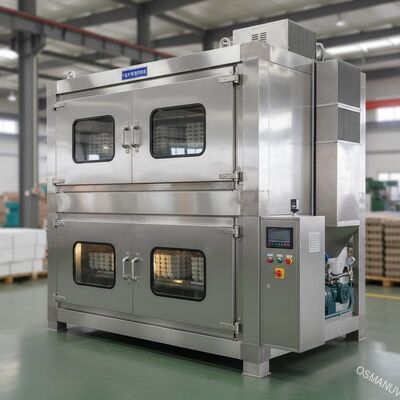

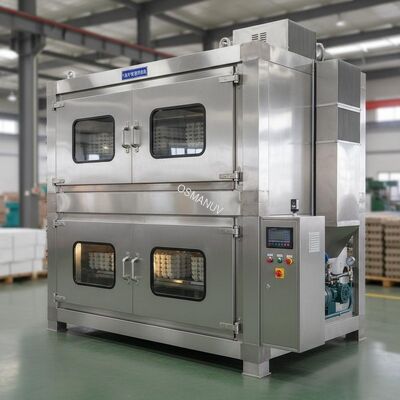

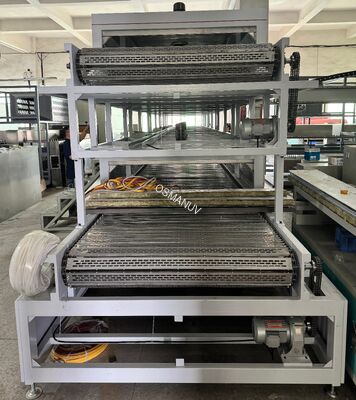

High-Capacity Double-Deck Natural Gas Drying Oven for Industrial Pulp Molding
High-Capacity Double-Deck Natural Gas Drying Oven for Industrial Pulp Molding High-Capacity Double-Deck Natural Gas Drying Oven for Industrial Pulp Molding High-Capacity Double-Deck Natural Gas Drying Oven for Industrial Pulp Molding High-Capacity Double-Deck Natural Gas Drying Oven for Industrial Pulp Molding High-Capacity Double-Deck Natural Gas Drying Oven for Industrial Pulp Molding High-Capacity Double-Deck Natural Gas Drying Oven for Industrial Pulp Molding

Büyük resim :  Endüstriyel Kağıt Hamuru Kalıplama için Yüksek Kapasiteli Çift Katlı Doğal Gazlı Kurutma Fırını

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: OSMANUV
Sertifika: ISO9001
Model numarası: OSM-DNG-1320
Belge: Natural Gas Drying Machine.pdf
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 Takım
Fiyat: Pazarlık edilebilir
Ambalaj bilgileri: AHŞAP KUTU
Teslim süresi: 30 ~ 40 Gün
Ödeme koşulları: T/T
Yetenek temini: Müzakere
İletişim

Endüstriyel Kağıt Hamuru Kalıplama için Yüksek Kapasiteli Çift Katlı Doğal Gazlı Kurutma Fırını

Açıklama
Güç kaynağı: 220V/380V/415V, 50HZ/60HZ Maksimum ürün genişliği: 1320mm
Ödeme: T/T WDS'yi destekler: ayarlanabilir, 0,1-3 metre/dak
Otomatik Sınıflandırma: Otomatik İşlev: kurutma ve dehidrasyon
Kurutma Malzemesi: yem, gübre vb. Ağırlık: Modele göre değişir, genellikle 500 kg'dan 5000 kg'a kadar
Vurgulamak:

endüstriyel hamur kalıplama kurutma fırını

,

çift katlı doğal gazlı kurutucu

,

yüksek kapasiteli endüstriyel kurutma makinesi

Endüstriyel Kağıt Hamuru Kalıplama için Yüksek Kapasiteli Çift Katlı Doğal Gaz Kurutma Fırını
Üretim Hattı Bileşimi
Bu alan açısından optimize edilmiş kurutma sistemi şunları içerir:
  • Motorlu Besleme Konveyörü– değişken hız, kompakt tasarım, manüel veya otomatik ürün yükleme istasyonlu
  • Çift Katlı Yalıtımlı Kurutma Tüneli– dikey olarak istiflenmiş iki kurutma odası (alt kat + üst kat), yüksek yoğunluklu taş yünü izolasyonu (100-120 mm)
  • Entegre Doğalgaz Brülör Ünitesi– kompakt doğrudan ateşlemeli brülör, paslanmaz çelik ısı eşanjörü, modülasyonlu kontrol vanası
  • Yüksek Verimli Hava Sirkülasyon Fanları– değişken hız kontrollü iki fan (kat başına bir adet), ayarlanabilir hava dağıtım panjurları
  • Ayarlanabilir Amortisörlü Egzoz Sistemi– nem kontrolü ve nemin giderilmesi için
  • Kompakt PLC Kontrol Paneli– duvara veya makineye monte tasarım, 7″ dokunmatik ekranlı HMI, temel tarif saklama (30 tarife kadar)
  • Sıcaklık İzleme Sistemi– Her deckte dijital ekranlı PT100 sensörler
  • Çıkış Konveyörü– ürün toplama tepsisi veya manuel boşaltma istasyonu ile
  • Gaz Emniyet Kilitleme Sistemi– Alev dedektörü, gaz kaçağı sensörü, manuel kapatma vanası, acil durdurma butonu
Sistem, sınırlı taban alanına sahip tesisler için uygun, kompakt bir ayak izi sağlayacak şekilde tasarlanmıştır. Küçük ölçekli üretim için toplam uzunluk 6 metreye kadar kısa olabilir.
Ürüne Genel Bakış
BuKompakt Çift Katlı Doğalgaz Kurutucuiçin özel olarak tasarlanmıştırküçük ila orta ölçekli kağıt hamuru kalıplama işlemleri, pilot üretim hatları veya tesisleri olanciddi alan kısıtlamaları. İki kurutma odasının dikey olarak istiflenmesiyle bu sistem, aynı zemin alanını kaplarken tek katlı bir kurutucunun kurutma kapasitesini iki katına çıkarır; benzer bir tek katlı sistem için 12-30 metreye kıyasla tipik olarak yalnızca 6-15 metre doğrusal alan gerektirir.
Kurutucunun kullandığıdoğrudan gaz yakıtlı ısıtmacebri sıcak hava sirkülasyonu ile. Doğal gaz, kompakt, yüksek verimli modülasyonlu bir brülörde yakılır ve sıcak hava, her güvertede bağımsız olarak dolaştırılır. Alt kat ve üst kat, farklı ürün türleri veya farklı kurutma aşamaları için esnek çalışmaya olanak tanıyan ayrı sıcaklık kontrollerine ve hava akışı ayarlarına sahiptir.
Kompakt tasarım aşağıdaki üreticiler için idealdir:
  • Üretimi genişletiyoruz ancak sınırlı taban alanımız var
  • Pilot veya Ar-Ge kurutma hattının kurulması
  • Küçük partiler halinde, yüksek değerli kağıt hamuruyla kalıplanmış ürünler üretmek
  • Yatay alanın sınırlı olduğu çok katlı tesislerde faaliyet göstermek
  • Ek kurutma kapasitesi için sınırlı alana sahip mevcut bir üretim hattının yenilenmesi
Teknik Özellikler
Parametre Değer / Aralık
Kurutma güvertesi konfigürasyonu Çift katmanlı (dikey olarak istiflenmiş iki kurutma odası), tek geçişli konveyör düzeni
Toplam kurutma tüneli uzunluğu 6/8/10/12/15 metre (özelleştirilebilir)
Kat başına etkili kurutma genişliği 400 / 600 / 800 / 1000 mm (özelleştirilebilir)
Güverte yüksekliği açıklığı 150 - 400 mm (ayarlanabilir, kat başına bağımsız)
Konveyör bant hızı 0,5 - 10 m/dak (invertör kontrollü, kat başına bağımsız)
Kemer tipi Paslanmaz çelik hasır (standart) / PTFE hasır / zincirli konveyör (özelleştirilebilir)
Kurutma kapasitesi Saatte 200 - 2000 kg yaş ürün (özelleştirilebilir)
Isıtma kaynağı Doğalgaz (standart) / LPG / biyogaz (özelleştirilebilir)
Brülör termal girişi 50 - 600 kW (özelleştirilebilir)
Doğal gaz tüketimi 25 - 200 Nm³/saat (ürüne bağlı)
Kurutma sıcaklığı aralığı 50°C - 150°C (kat başına bağımsız olarak ayarlanabilir)
Maksimum sıcaklık (isteğe bağlı) Yüksek sıcaklık özelliğiyle 250°C'ye kadar (özelleştirilebilir)
Parti başına bekleme süresi 10 - 60 dakika (özelleştirilebilirbant hızı ve tünel uzunluğu aracılığıyla)
Hava sirkülasyonu Yüksek verimli santrifüj fanlar (kat başına bir adet), değişken hız kontrolü
Nem kontrolü Manuel veya otomatik egzoz damper kontrolü (isteğe bağlı nem sensörüyle otomatik)
Sıcaklık kontrol doğruluğu ±2°C (PID kontrolü)
Nihai nem içeriği %3 - %15 (ayarlanabilir)
Termal verimlilik %85'e kadar
Güç kaynağı 380V / 400V / 220V, 50/60Hz, 3 fazlı veya tek fazlı (özelleştirilebilir)
Kontrol sistemi 7″ dokunmatik ekranlı HMI'lı PLC, tarif saklama (30 tarif), USB üzerinden temel veri kaydı
Güvenlik özellikleri Alev dedektörü, gaz kaçağı sensörü, otomatik kapatma vanası, acil durdurma, aşırı sıcaklık alarmı
Yalıtım kalınlığı 100 mm yüksek yoğunluklu taş yünü
Muhafaza malzemesi SUS304 paslanmaz çelik (iç hazne ve gıdayla temas eden parçalar), toz boyalı çelik dış çerçeve (özelleştirilebilir)
Genel boyutlar (U×G×Y) Uzunluk: 6 - 15 m, Genişlik: 1,5 - 2,5 m, Yükseklik: 2,5 - 3,5 m
Ön montaj Fabrikada tamamen önceden monte edilmiş, yerinde hızlı bağlantı için modüler bölümler halinde gönderilir
Uyumluluk CE, ISO9001
Uygulamalar
  • Küçük ve orta ölçekli kağıt hamuru kalıplama üretimi– 500-2000 kg/saat kapasite aralığı
  • Pilot hatlar ve Ar-Ge tesisleri– yeni ürün geliştirme ve süreç optimizasyonu için
  • Özel kağıt hamuru kalıplanmış ürünler– küçük partili, yüksek değerli ürünler (kozmetik ambalajları, birinci sınıf gıda kapları, elektronik parçalar)
  • Kağıt hamuru kalıplama işlemlerinin başlatılması– genişleme kapasitesine sahip uygun fiyatlı giriş seviyesi kurutma çözümü
  • Çok ürünlü tesisler– farklı ürün tipleri arasında sık sık geçiş yapılması
  • Sınırlı zemin alanına sahip tesisler– çok katlı fabrikalar, yenilemeler, kısıtlı alan yerleşimleri
  • Eğitim ve öğretim tesisleri– kağıt hamuru kalıplama teknolojisinin öğretilmesi
Özelleştirme Seçenekleri
Bu kompakt kurutucu, çeşitli uygulamalar için esnek kişiselleştirme olanağı sunar:
  • Özelleştirilebilir tünel uzunluğu– 6 metreden (minimum) 15 metreye (maksimum) kadar, makine genişliğini değiştirmeden kapasite ölçeklendirmesine olanak tanır
  • Özelleştirilebilir kurutma genişliği– 400 mm'den (dar ürünler) 1000 mm'ye (standart tepsiler)
  • Kişiselleştirilebilir kemer tipi– paslanmaz çelik ağ (standart), PTFE ağ (yapışmaz), zincirli konveyör (ağır ürünler) veya tel bant (yüksek hava akışı)
  • Özelleştirilebilir güverte açıklığı– farklı ürün kalınlıkları için üst ve alt döşeme yüksekliklerinin bağımsız olarak ayarlanması
  • Özelleştirilebilir sıcaklık aralığı– standart 50-150°C, özel uygulamalar için 250°C'ye kadar yüksek sıcaklık seçeneği
  • Özelleştirilebilir yakıt türü– doğal gaz, LPG veya biyogaz; çift ​​yakıt kapasitesi mevcut
  • Özelleştirilebilir kontrol sistemi– temel manuel kontrol (kadranlar ve anahtarlar) veya dokunmatik ekranlı tam PLC otomasyonu
  • Özelleştirilebilir konveyör yükleme/boşaltma– manüel yükleme istasyonu, yarı otomatik veya yukarı yönlü şekillendirme makineleriyle tam entegrasyon
  • Kişiselleştirilebilir güvenlik paketi– ek gaz dedektörleri, ışık perdesi, alan tarayıcı
  • Özelleştirilebilir voltaj ve frekans– herhangi bir küresel konum için
  • Özelleştirilebilir renk ve markalama– OEM özelleştirmesi mevcut
Temel Özellikler
  • Kompakt ayak izi– benzer tek katlı kurutuculara göre %40-50 daha az yer kaplar; alanı kısıtlı tesisler için idealdir
  • Önceden monte edilmiş ve test edilmiş– modüler ünite olarak gönderilir, yerinde kurulum süresi önemli ölçüde azalır (genellikle 3-5 gün)
  • Bağımsız güverte kontrolü– üst ve alt katlar aynı anda farklı ürünleri veya farklı kurutma sıcaklıklarını çalıştırabilir
  • Enerji verimli– isteğe bağlı ısı geri kazanımı ile %85'e varan termal verimlilik, elektrikli kurutmaya kıyasla daha düşük işletme maliyetleri
  • Hızlı ürün değişimi– farklı ürün tipleri için reçete bazlı parametre çağırma (sıcaklık, hız, hava akışı)
  • Kullanıcı dostu operasyon– gerçek zamanlı sıcaklık göstergesi ve alarm göstergeleri ile sezgisel dokunmatik ekran arayüzü
  • Az bakım gerektiren tasarım– erişilebilir brülör düzeneği, kemere erişim için açılır kapılar, kolayca çıkarılabilir paneller
  • Esnek yakıt seçenekleri– doğalgaz, LPG ve biyogaz ile uyumludur; sahada dönüştürülebilir
  • Dahili güvenlik sistemleri– Alev algılama, gaz kaçağı sensörleri, otomatik kapatma vanaları
  • Ölçeklenebilir tasarım– tüm sistemi değiştirmeden ek tünel bölümleri ekleyin veya daha büyük bir genişliğe yükseltin
  • Veri kaydetme özelliği– Kalite kayıtları için kurutma parametrelerini (sıcaklık, hız, süre) dışa aktarmak için USB bağlantı noktası
  • Uygun fiyatlı giriş noktası– büyük ölçekli sistemlere göre daha düşük sermaye yatırımı, start-up'lar ve pilot hatlar için ideal
Destek ve Hizmetler
  • Ömür boyu ücretsiz teknik destek– telefon, e-posta ve görüntülü arama yardımı
  • Yerinde kurulum ve devreye alma– mühendisler dünyanın her yerinde mevcuttur; genellikle sahada 3-5 gün sürer
  • Operatör eğitimi– 2-3 günlük yerinde eğitim dahildir; uzaktan eğitim seçeneği mevcut
  • 1 yıl garanti– tüm mekanik ve elektrikli bileşenlerde (uzatılmış garanti mevcuttur)
  • Yedek parça temini– 48 saatlik ekspres teslimat için stoklanan kritik yedek parçalar
  • Uzaktan teşhis– Sorun giderme için VPN erişimi (PLC kontrol seçeneğiyle mevcuttur)
  • Ücretsiz örnek testi– ıslak hamurla kalıplanmış ürünlerinizi gönderin; kurutma test raporu sağlıyoruz
  • Süreç optimizasyonu desteği– mühendislerimiz belirli ürünleriniz için en uygun kurutma parametrelerini geliştirmenize yardımcı olur
  • Yükseltme yolu– mevcut kompakt kurutucular ek tünel bölümleri, ısı geri kazanımı veya gelişmiş kontrollerle yükseltilebilir
Paketleme ve Nakliye
  • VCI pas önleyici film ve köpük dolgulu, güçlendirilmiş ihracat sınıfı ahşap kasalarda paketlenmiştir
  • Konteyner yüklemesi (20ft veya 40ft konteynerler) için modüler bölümler (ana tünel gövdesi, konveyör güverteleri, kontrol paneli, brülör ünitesi) olarak gönderilir.
  • İçeriği: İngilizce kılavuz, CE sertifikası, elektrik şemaları, gaz bağlantı şeması, kalibrasyon sertifikası, alet takımı, yedek parça seti
  • Nakliye şartları: FOB / CIF / DDP deniz, hava taşımacılığı veya kara taşımacılığı ile
  • Teslim süresi: Standart konfigürasyon için 20 gün; Özelleştirilmiş seçenekler için 30-45 gün
  • Minimum sipariş: 1 takım
Sıkça Sorulan Sorular
S1: Kompakt çift katmanlı kurutucu, tek katlı kurutucuya kıyasla ne kadar taban alanı gerektirir?
Yanıt 1: Kompakt çift katmanlı kurutucu, benzer kapasiteye sahip tek katlı kurutucuya göre tipik olarak %40-50 daha az zemin alanı kaplar. Örneğin, 15-20 metre doğrusal alan gerektiren tek katlı bir kurutucunun yerini, yalnızca 8-12 metre alan gerektiren çift katlı bir ünite alabilir. Tam kaplama alanı seçilen tünel uzunluğuna ve genişliğine bağlıdır.
S2: Daha kısa bir tünel uzunluğuyla başlayıp daha sonra üretim arttıkça bölümler ekleyebilir miyim?
A2: Evet. Modüler tasarım, daha kısa bir tünelle (örneğin 6 metre) başlamanıza ve daha sonra kurutma kapasitesini artırmak için ek tünel bölümleri eklemenize olanak tanır. Bu, kurutucunun tamamını değiştirmeden üretiminizi ölçeklendirmenin uygun maliyetli bir yoludur. Modüler genişleme tasarımı için lütfen mühendislik ekibimize danışın.
S3: Bu kurutucu tek kullanımlık tabaklar gibi ince duvarlı ürünleri kurutmak için uygun mudur?
A3: Evet. Ayarlanabilir döşeme açıklığı (150-400 mm) ve değişken bant hızı, ince duvarlı ürünler için hassas kontrol sağlar. Cebri sıcak hava sirkülasyonu, bükülmeden eşit bir kurutma sağlar. Çok ince ürünlerde (örn. 0,5-1 mm kalınlık) yapışmayı önlemek amacıyla PTFE örgülü bant seçeneğini öneriyoruz.
S4: Kompakt kurutucunun güç tüketimi (gaz hariç) nedir?
Cevap4: Elektrik gücü tüketimi nispeten düşüktür - fanların, konveyör motorlarının ve kontrol sisteminin sayısına bağlı olarak genellikle 5-15 kW. Enerji girişinin çoğunluğu, endüstriyel kurutma uygulamaları için genellikle elektrikli ısıtmadan daha uygun maliyetli olan doğal gazdan gelir.
